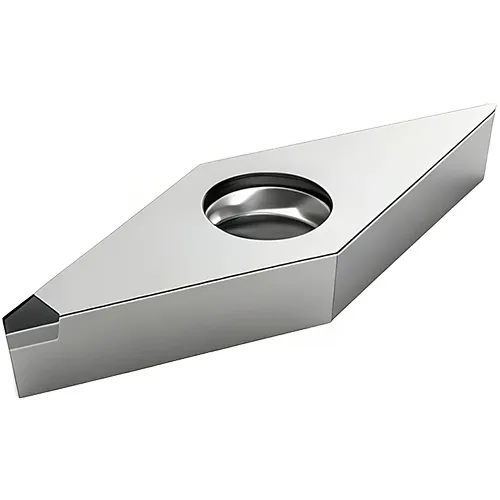

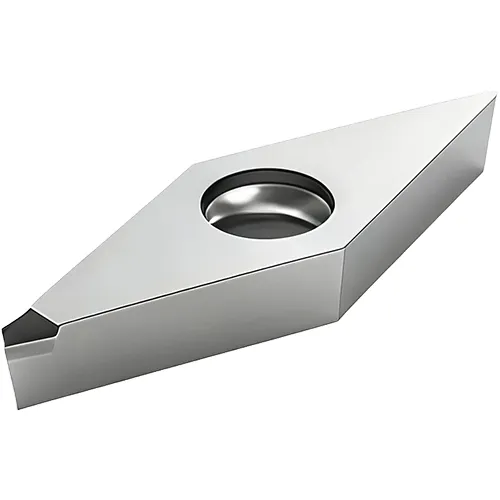

Токарные PCD пластины типа VBGW
Токарные PCD пластины типа VBGW
Токарные PCD пластины типа VBGW

Токарные PCD пластины типа VBGW

Для токарной обработки, фрезерования, расточки, обработки канавок и нарезания резьбы
Запросить цену
Технические характеристики

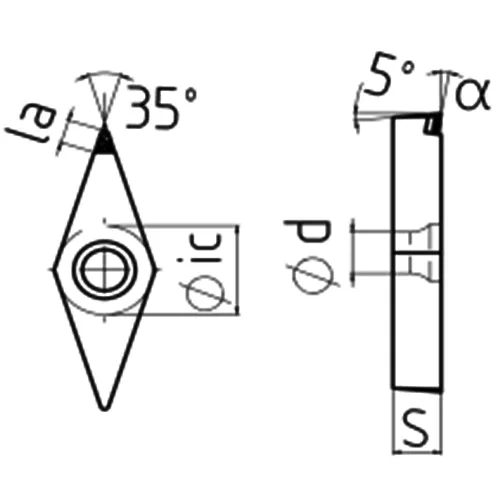

ISO-код ANSI-код Тип кромки Длина режущей кромки Диаметр отверстия Толщина Rake Радиус при вершине Длина вершины
ic Ød s α r la
VBGW110302 VBGW22(0.5) 1N 6.35 2.8 3.18 0° 0.2 2.5
VBGT110302 VBGT22(0.5) 1N 6.35 2.8 3.18 5° 0.2 2.5
VBGT110302 VBGT22(0.5) 1N 6.35 2.8 3.18 10° 0.2 2.5
VBGW110304 VBGW221 1N 6.35 2.8 3.18 0° 0.4 2.5
VBGT110304 VBGT221 1N 6.35 2.8 3.18 5° 0.4 2.5
VBGT110304 VBGT221 1N 6.35 2.8 3.18 10° 0.4 2.5
VBGW110308 VBGW222 1N 6.35 2.8 3.18 0° 0.8 2.5
VBGT110308 VBGT222 1N 6.35 2.8 3.18 5° 0.8 2.5
VBGT110308 VBGT222 1N 6.35 2.8 3.18 10° 0.8 2.5
VBGW110302 VBGW22(0.5) 2N 6.35 2.8 3.18 0° 0.2 2.5
VBGT110302 VBGT22(0.5) 2N 6.35 2.8 3.18 5° 0.2 2.5
VBGT110302 VBGT22(0.5) 2N 6.35 2.8 3.18 10° 0.2 2.5
VBGW110304 VBGW221 2N 6.35 2.8 3.18 0° 0.4 2.5
VBGT110304 VBGW221 2N 6.35 2.8 3.18 5° 0.4 2.5
VBGT110304 VBGW221 2N 6.35 2.8 3.18 10° 0.4 2.5
VBGW110308 VBGW222 2N 6.35 2.8 3.18 0° 0.8 2.5
VBGT110308 VBGT222 2N 6.35 2.8 3.18 5° 0.8 2.5
VBGT110308 VBGT222 2N 6.35 2.8 3.18 10° 0.8 2.5
VBGW160402 VBGW33(0.5) 1N 9.525 4.4 4.76 0° 0.2 2.5
VBGT160402 VBGT33(0.5) 1N 9.525 4.4 4.76 5° 0.2 2.5
VBGT160402 VBGT33(0.5) 1N 9.525 4.4 4.76 10° 0.2 2.5
VBGW160404 VBGW331 1N 9.525 4.4 4.76 0° 0.4 2.5
VBGT160404 VBGT331 1N 9.525 4.4 4.76 5° 0.4 2.5
VBGT160404 VBGT331 1N 9.525 4.4 4.76 10° 0.4 2.5
VBGW160408 VBGW332 1N 9.525 4.4 4.76 0° 0.8 2.5
VBGT160408 VBGT332 1N 9.525 4.4 4.76 5° 0.8 2.5
VBGT160408 VBGT332 1N 9.525 4.4 4.76 10° 0.8 2.5
VBGW160402 VBGW33(0.5) 2N 9.525 4.4 4.76 0° 0.2 2.5
VBGT160402 VBGT33(0.5) 2N 9.525 4.4 4.76 5° 0.2 2.5
VBGT160402 VBGT33(0.5) 2N 9.525 4.4 4.76 10° 0.2 2.5
VBGW160404 VBGW331 2N 9.525 4.4 4.76 0° 0.4 2.5
VBGT160404 VBGT331 2N 9.525 4.4 4.76 5° 0.4 2.5
VBGT160404 VBGT331 2N 9.525 4.4 4.76 10° 0.4 2.5
VBGW160408 VBGW332 2N 9.525 4.4 4.76 0° 0.8 2.5
VBGT160408 VBGT331 2N 9.525 4.4 4.76 5° 0.8 2.5
VBGT160408 VBGT331 2N 9.525 4.4 4.76 10° 0.8 2.5
Марки PCD и режимы резания
Рекомендации по обработке Рекомендации по обработке Цветные металлы
Марка PCD PD10 PD20 PD30
Материал заготовки Алюминиевый сплав Алюминиевый сплав с низким содержанием кремния Алюминиевый сплав с низким содержанием кремния
Скорость резания (Vc) 750(500-1000) м/мин 500 (300-800) м/мин 350 (200-500) м/мин
Подача на оборот (Fn) 0.15(0.03-0.3) мм/об 0.15 (0.03-0.3) мм/об 0.15(0.03-0.3) мм/об
Сравнение марок PCD
Класс Winice Tungaloy Mitsubishi Sumitomo Sandvik Kyocera Hitachi Dijet NTK Seco Kennametal Iscar Taegutec Widia Walter Ceratizit Centech
-EG		 ZCC.CT
N N10 PD10 DX140 MD205
MD220 		DA150 CD10 KPD001
KPD010
KPD230 		JDA715 PD1 PCD05
PCD10
PCD20 		KD100
KD1400
KD1425 		ID5 KP500 WDN25U WCD10 CTD4125
CTD4110 		MD02 DN1011
DN0511
N20 PD20 DX120 MD220
MD230 		DA2200
DA1000 		CD10 KPD001
KPD010
KPD230 		JDA715 PD1 PCD05
PCD20 		KD1425 ID8 KP300 WDN25U WCD10 CTD4205 MD04
MD03 		DN1031
N30 PD30 DX110 MD230 DA2200
DA1000 		JDA10 PCD20
PCD30
PCD30M 		ID8 KP100 MD01 DN3021
Рекомендуемое оборудование

Компания Winice специализируется на предоставлении комплексных решений для прецизионной обработки, включая станки с ЧПУ и инструменты из PCBN и PCD. Наши решения охватывают разные виды обработки от твердого точения и вихревого нарезания резьбы до индукционного закаливания и суперфиниширования. Они позволяют обрабатывать различные точные детали, такие как ШВП, РВП и подшипники.
