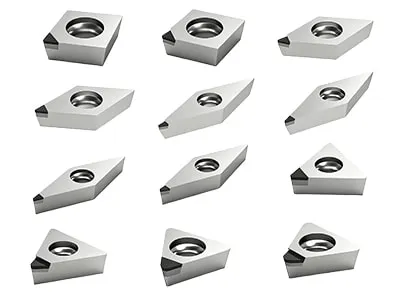

PCD-инструмент и пластины

Для токарной обработки, фрезерования, расточки, обработки канавок и нарезания резьбы

Инструменты PCD представляют собой сверхтвердые инструменты, получаемые методом спекания алмазного микропорошка со связующей фазой в условиях высокого давления и высокой температуры (HPHT). Твердость материала уступает только алмазу, поэтому такие инструменты обладают высокой износостойкостью, низким коэффициентом трения и высокой теплопроводностью. Они, как правило, используются для прецизионной обработки цветных металлов и неметаллических материалов. Особенно эффективны при обработке алюминиевых сплавов с высоким содержанием кремния, чистого алюминия, а также медных сплавов.

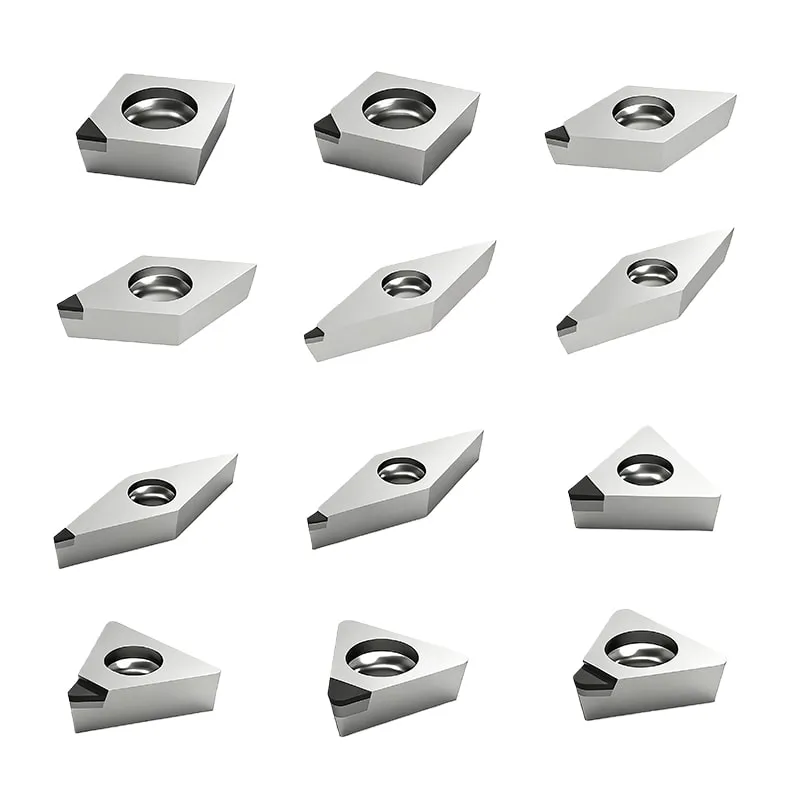

Руководство по подбору токарных PCD пластин

Модель	Длина режущей кромки	Толщина	Диаметр отверстия	Детали
CCGW	6.35-12.7 мм	2.38-4.76 мм	2.8-5.5 мм	Подробнее
DCGW	6.35-12.7 мм	2.38-4.76 мм	2.8-5.5 мм	Подробнее
TCGW	4.76-9.525 мм	2.38-3.97 мм	2.4-4.4 мм	Подробнее
TPGW	4.76-9.525 мм	2.38-3.18 мм	2.4-3.3 мм	Подробнее
VBGW	6.35-9.525 мм	3.18-4.76 мм	2.8-4.4 мм	Подробнее

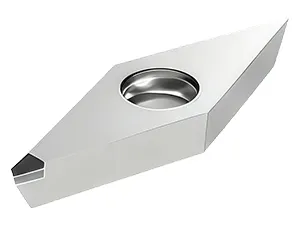

VCGW	6.35-9.525 мм	3.18-4.76 мм	2.8-4.4 мм	Подробнее

Пожалуйста, свяжитесь с нами для получения информации по другим моделям.

Преимущества

Высокая твердость и износостойкость: Твердость алмазного режущего слоя достигает HV 8000-10000, что значительно выше, чем у твердосплавного инструмента. При обработке алюминиевых сплавов с высоким содержанием кремния и полимеров, армированных углеродным волокном (CFRP), срок службы такого инструмента в 50-100 раз выше, что позволяет реже заменять инструмент.
Низкое трение и антиадгезионные свойства: PCD обладает низким сродством к цветным металлам, таким как алюминий и медь. Это предотвращает образование нароста на режущей кромке, обеспечивает шероховатость поверхности ниже Ra 0.1 мкм и исключает повреждения поверхности детали.
Высокая теплопроводность: Теплопроводность PCD-инструмента в 5-10 раз выше, чем у твердого сплава. Тепло эффективно отводится через тело инструмента, уменьшая тепловую деформацию и позволяя осуществлять высокоскоростную обработку.

Фрезы с механическим креплением FMP-BE

Фрезы с механическим креплением в основном используются для высокоскоростного фрезерования торцевых поверхностей и уступов цветных металлов. Они являются универсальными для черновой и чистовой обработки, что значительно сокращает простои и оптимизирует производственные затраты.

Руководство по подбору фрез

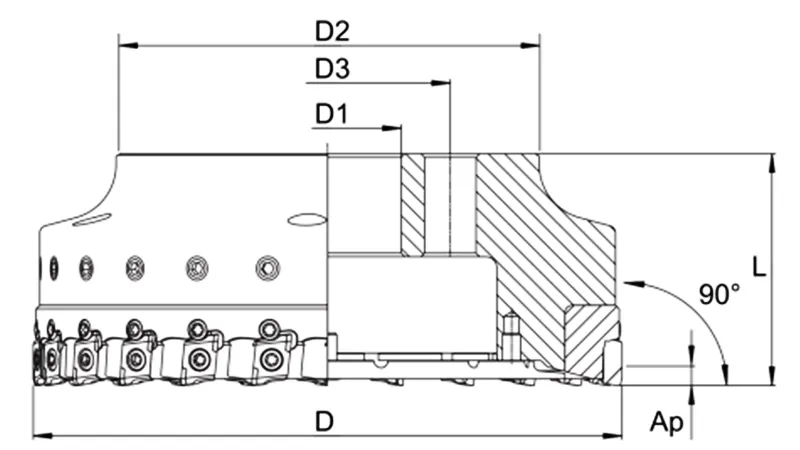

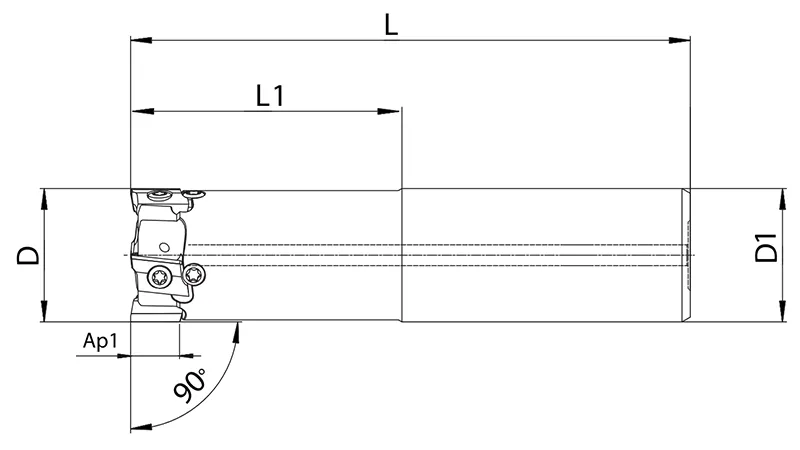

Изображение	Модель	Диаметр D	Диаметр D1	Диаметр D2	Диаметр D3	Длина L	Макс. глубина резания	Кол-во режущих элементов Z	Масса, кг	Макс. обороты, об/мин	Материал заготовки

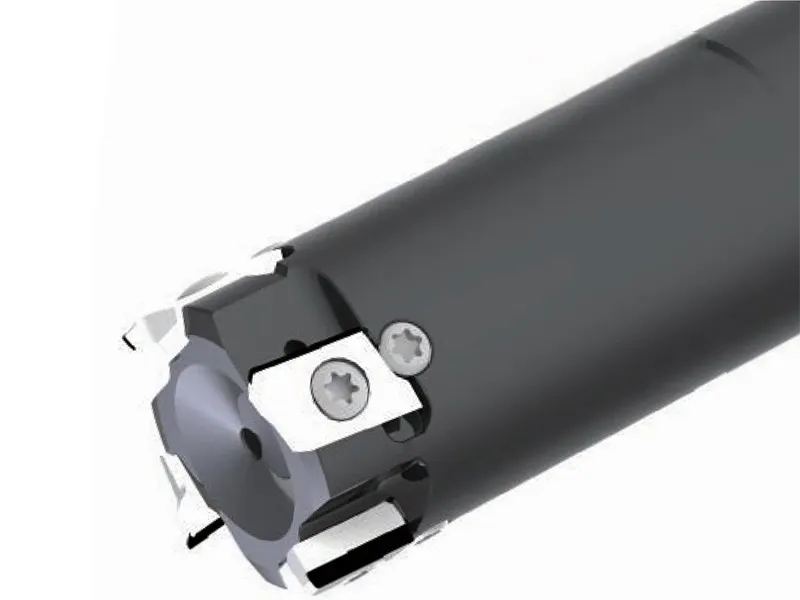

M1	FMP025CS25-BE12-03	25	25	-	—	130	4	3	0.5	25000	Сталь
M1	FMP032CS32-BE12-04	32	32	-	—	130	4	4	0.8	25000	Сталь

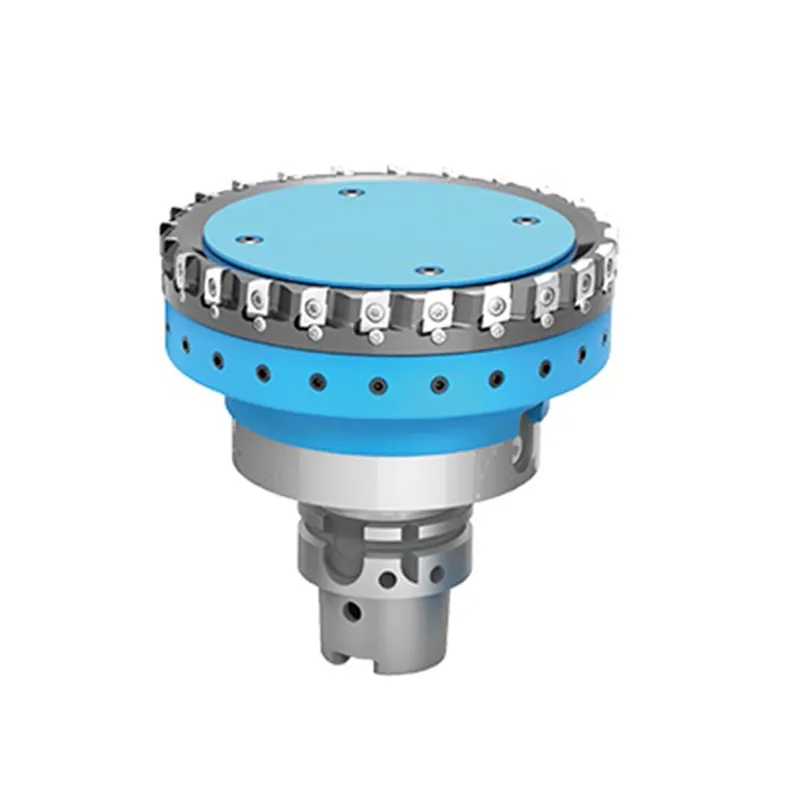

M2	FMP040SA16-BE12-06	40	16	36	—	40	11	6	0.36	40000	Сталь
	FMP050SA22-BE12-08	50	22	45	—	40	11	8	0.55	35100	Сталь
	FMP063SA22-BE12-10	63	22	45	—	40	11	10	0.75	30200	Сталь
	FMP080SA27-BE12-12	80	27	50	—	50	11	12	0.96	27500	Сталь и алюминий
	FMP100SB32-BE12-16	100	32	70	—	50	11	16	1.45	23800	Сталь и алюминий
	FMP125SB40-BE12-20	125	40	90	—	63	11	20	2.4	19100	Сталь и алюминий
	FMP160SC40-BE12-24	160	40	115	66.7	63	11	24	3	14900	Сталь и алюминий
	FMP200SC60-BE12-30	200	60	150	101.6	63	11	30	4.25	11900	Сталь и алюминий
	FMP250SC60-BE12-36	250	60	200	101.6	63	11	36	6.5	9550	Сталь и алюминий

Примечание: для всех моделей доступны аксессуары. По запросу возможно изготовление специальных державок и инструментов с индивидуальной геометрией.

Руководство по подбору PCD-фрезерных пластин

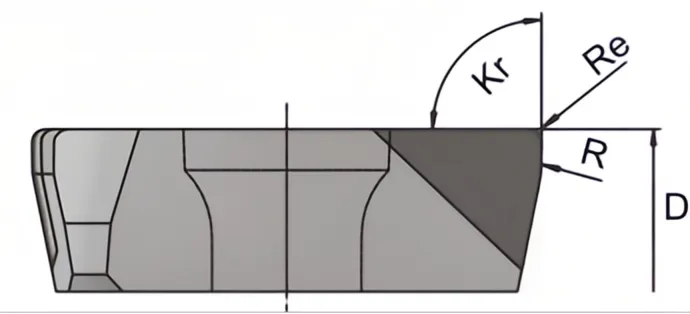

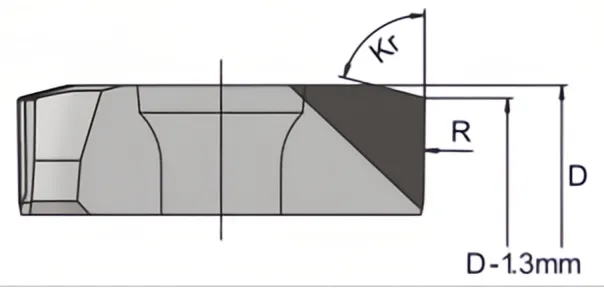

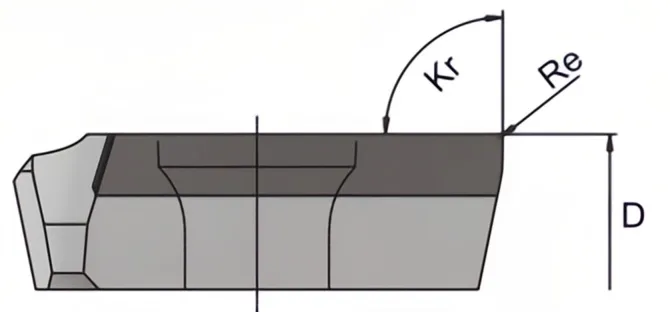

Фрезерные пластины PCD имеют различные углы в плане, исполнения типа wiper, а также радиусы при вершине для фрезерования торцевых поверхностей и уступов.

Изображение	Диаметр фрезы		Модель	Режущая кромка (см. примечание)	Размеры

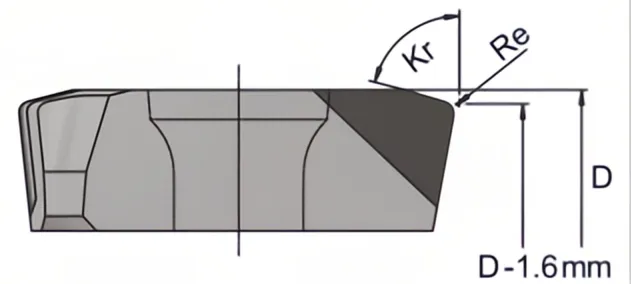

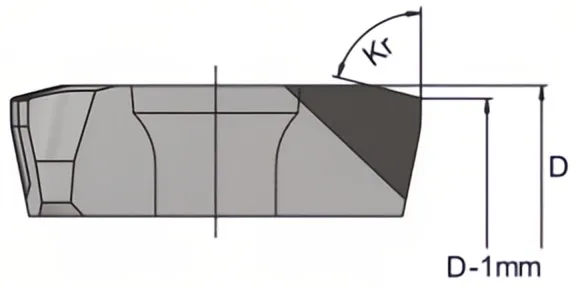

Изображение	25-40 мм	>40 мм	Модель	Режущая кромка (см. примечание)	Кол-во режущих кромок	Ширина пластины BS (мм)	Макс. глубина резания (мм)	Угол в плане Kr (°)	Радиус при вершине Re (мм)
Стандарт 75°	-	√	BEHW1204ER1 C03CB05	F/T	1	1	4	75	-
	√	-	BEHW1204ER1B C03CB05	F/T	1	1	4	75	-
	-	√	BEHW1204ER2 C03CB05	F/T	2	1	4	75	-
Wiper 75° (зачистная)	-	√	BEHW1204ER1-WG C03CB05	F/T	1	4	4	75	-
	√	-	BEHW1204ER1B-WG C03CB05	F/T	1	4	4	75	-
	-	√	BEHW1204ER2-WG C03CB05	F/T	2	4	4	75	-
Угловая 75°	-	√	BEHW1204ER1-PT R04CB05	F/T	1	-	4	75	0.4
	√	-	BEHW1204ER1B-PT R04CB05	F/T	1	-	4	75	0.4
	-	√	BEHW1204ER2-PT R04CB05	F/T	2	-	4	75	0.4
Универсальная 90°	-	√	BEHW1204PR1-UW R04CB05	F/T	1	1.5	4	90	0.4
	-	√	BEHW1204PL1-UW R04CB05	F/T	1	1.5	4	90	0.4
	√	-	BEHW1204PR1B-UW R04CB05	F/T	1	1.5	4	90	0.4
	-	√	BEHW1204PR2-UW R04CB05	F/T	2	1.5	4	90	0.4
Полная длина 90°	-	√	BEHW1204PR1 R04CB12	F/T	1	1.5	11	90	0.4
	-	√	BEHW1204PL1 R04CB12	F/T	1	1.5	11	90	0.4
	√	-	BEHW1204PR1B R04CB12	F/T	1	1.5	11	90	0.4

Примечание:
Тип F: предназначен для стабильных условий обработки и высококачественной чистовой обработки;
Тип T: усиленная режущая кромка для резания на тяжелых прерывистых режимах.
