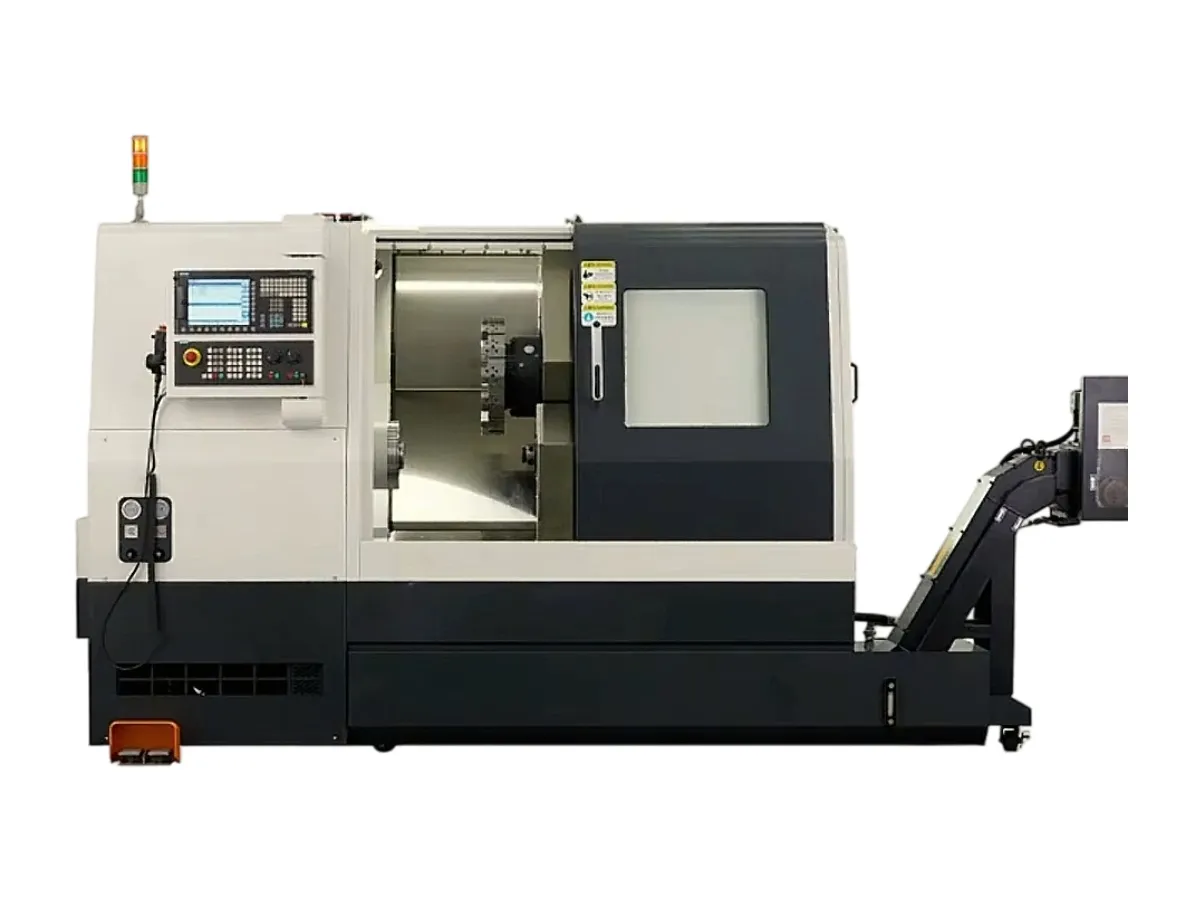

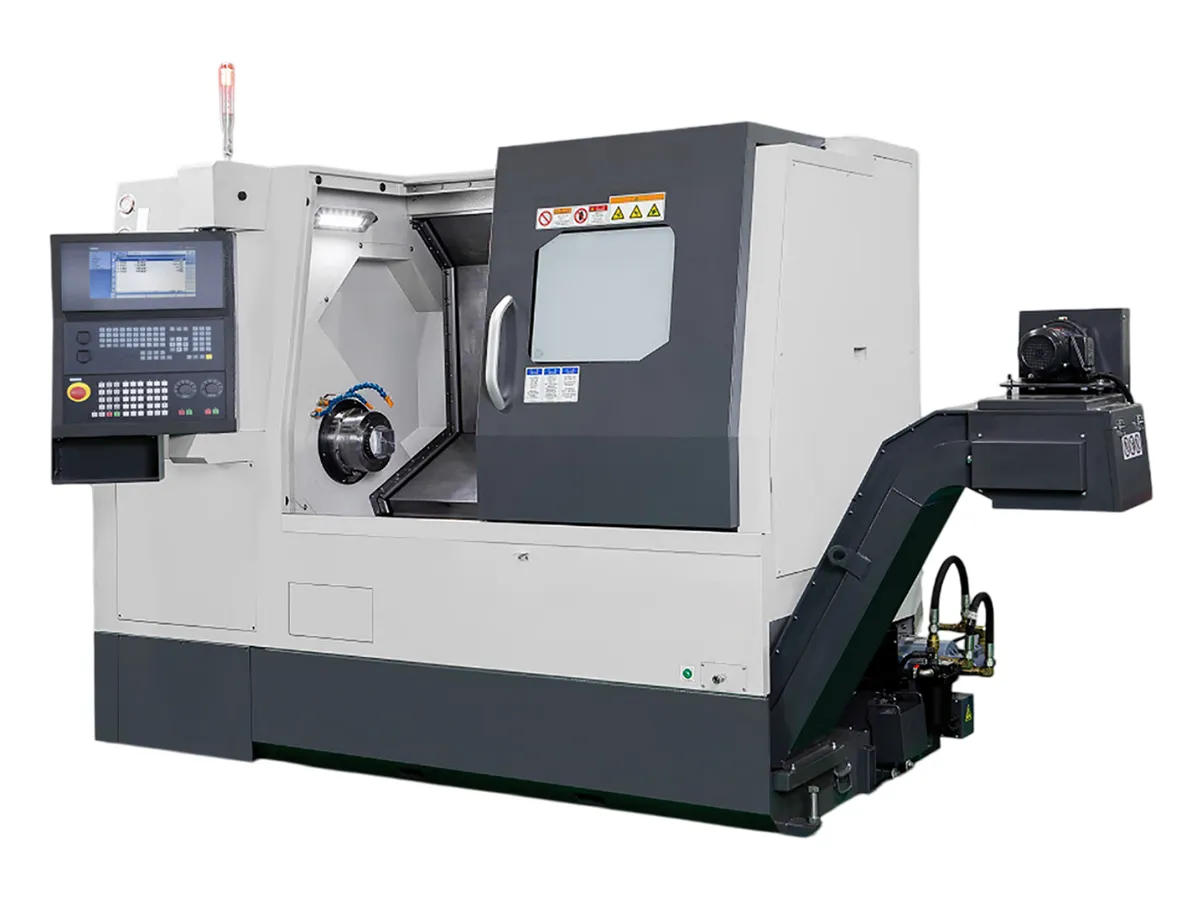

Горизонтальный токарный станок с ЧПУ
Горизонтальный токарный станок имеет горизонтально расположенную ось шпинделя. Обработка выполняется за счет вращения заготовки шпинделем и контролируемой подачи инструмента суппортом.
Данная серия прецизионных токарных станков Winice предназначена для сверхточного твердого точения и заменяет традиционные процессы шлифования. Линейка включает модели от базовых станков до токарных центров с осью Y, приводным инструментом и контршпинделем для адаптации под различные задачи. Благодаря универсальности, низкому порогу эксплуатации и широкому диапазону обработки станки подходят для изготовления широкого спектра механических и базовых компонентов.
Технические характеристики
| Модель | |
|
|
| Система ЧПУ | Siemens / Fanuc | Siemens / Fanuc | Siemens / Fanuc |
| Шпиндель | |||
| Нос шпинделя | A2-5/16C | A2-6/20C | A2-8/25C |
| Проходной диаметр прутка | 42 мм | 51 мм | 65 мм |
| Зажим | 6" патрон / цанга 16C | 8" патрон / цанга 20C | 10" патрон / цанга 25C |
| Макс. диаметр обработки над станиной | 520 мм | 520 мм | 520 мм |
| Макс. диаметр точения | 308 мм | 308 мм | 308 мм |
| Макс. длина точения (цанга) | 610 мм | 610 мм | 610 мм |
| Макс. длина точения (патрон) | 520 мм | 520 мм | 520 мм |
| Параметры осей | |||
| Ход по оси X | 190 мм | 190 мм | 190 мм |
| Ход по оси Z | 630 мм | 630 мм | 630 мм |
| Ход по оси Y | ±42 мм | ±42 мм | ±42 мм |
| Быстрые перемещения X/Z | 30 м/мин | 30 м/мин | 30 м/мин |
| Быстрые перемещения Y | 10 м/мин | 10 м/мин | 10 м/мин |
| Точность позиционирования (VDI/DGQ3441) | 0.005 мм | 0.005 мм | 0.005 мм |
| Повторяемость (VDI/DGQ3441) | 0.002 мм | 0.002 мм | 0.002 мм |
| Сервоприводная револьверная головка | |||
| Тип | BMT55 | BMT55 | BMT55 |
| Количество инструментальных позиций | 12 | 12 | 12 |
| Размер квадратного хвостовика | 25 мм | 25 мм | 25 мм |
| Размер круглого хвостовика | Ø40 мм | Ø40 мм | Ø40 мм |
| Время смены инструмента | 0.47 с | 0.47 с | 0.47 с |
| Станина | |||
| Габариты (Д×Ш×В) | 2757×2336×1934 мм | 2757×2336×1934 мм | 2757×2336×1934 мм |
| Вес | 5600 кг | 5600 кг | 5600 кг |
| Питание | 3 фазы 220 В | 3 фазы 220 В | 3 фазы 220 В |
Преимущества

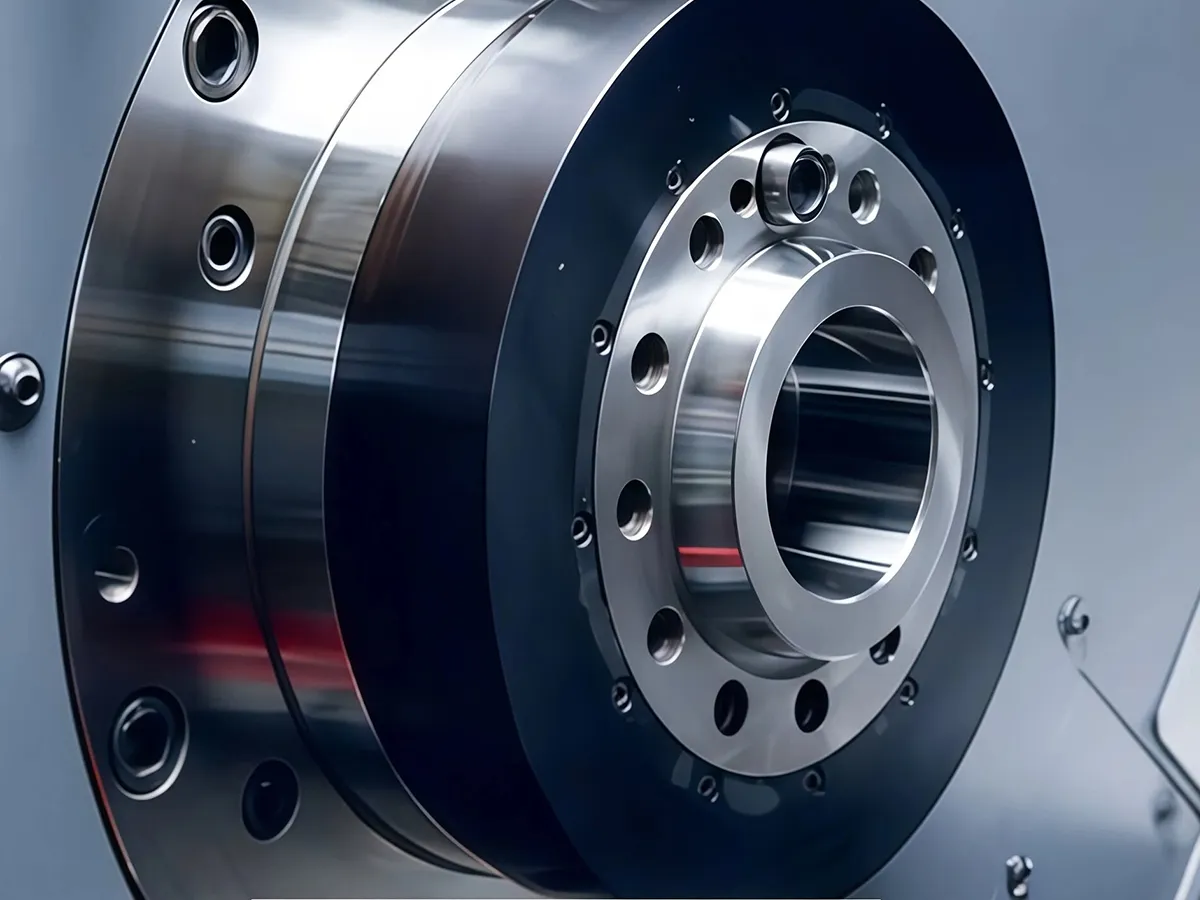

- Интегрированная конструкция шпинделя повышает точность обработки и снижает шероховатость поверхности деталей.
- Высокоточные подшипники качения предусмотрены в стандартной комплектации, также опционально возможна установка гидростатических подшипников для высокой точности вращения.
- Современная система ЧПУ: стандартная комплектация SIEMENS 828D гарантирует высокую точность управления, быструю реакцию и устойчивость к перегрузкам.

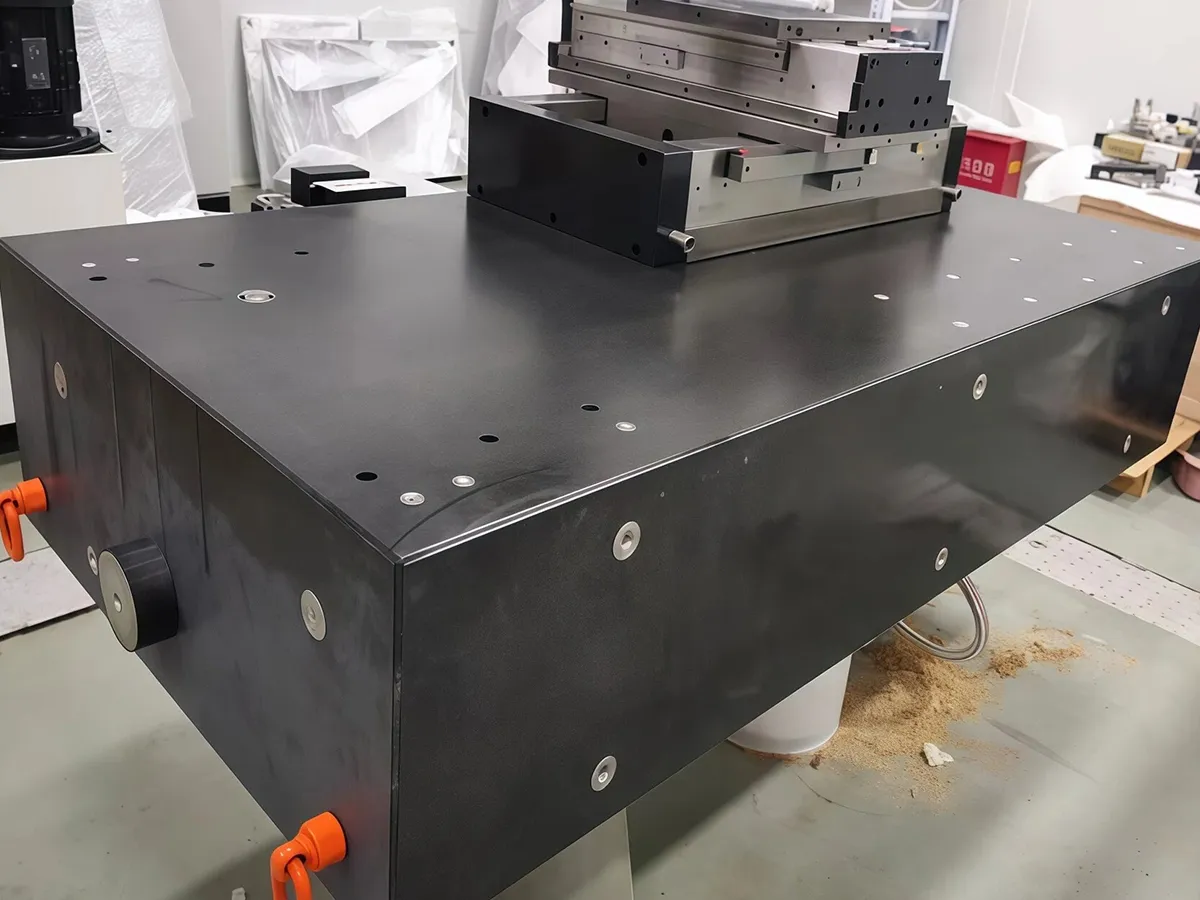

- Станина повышенной жесткости из минерального литья Schneeberger обеспечивает термостабильность, виброустойчивость и устойчивость к воздействию охлаждающей жидкости.

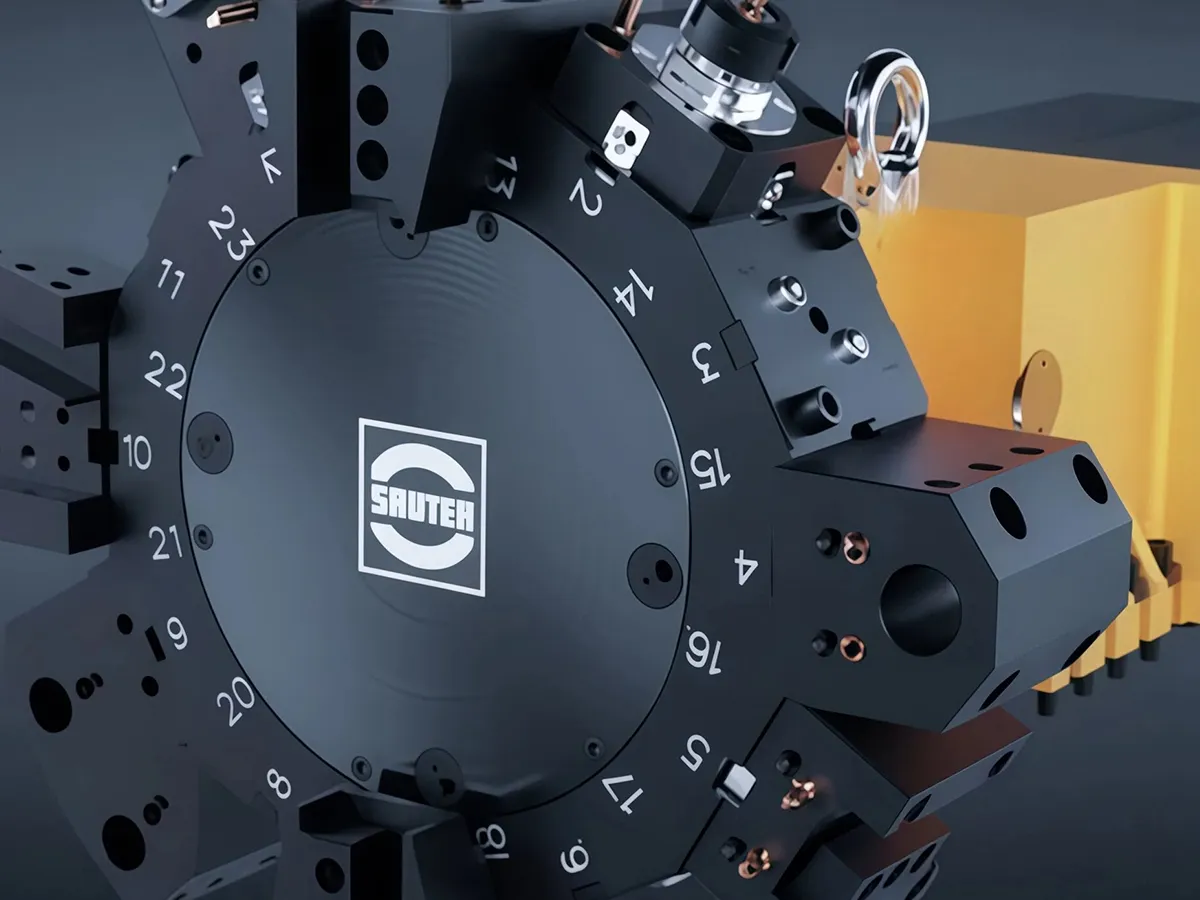

- Производительная револьверная головка: станок оснащен стандартной 12-позиционной наклонной револьверной головкой и предполагает возможность установки BMT для повышения эффективности обработки и качества поверхности.

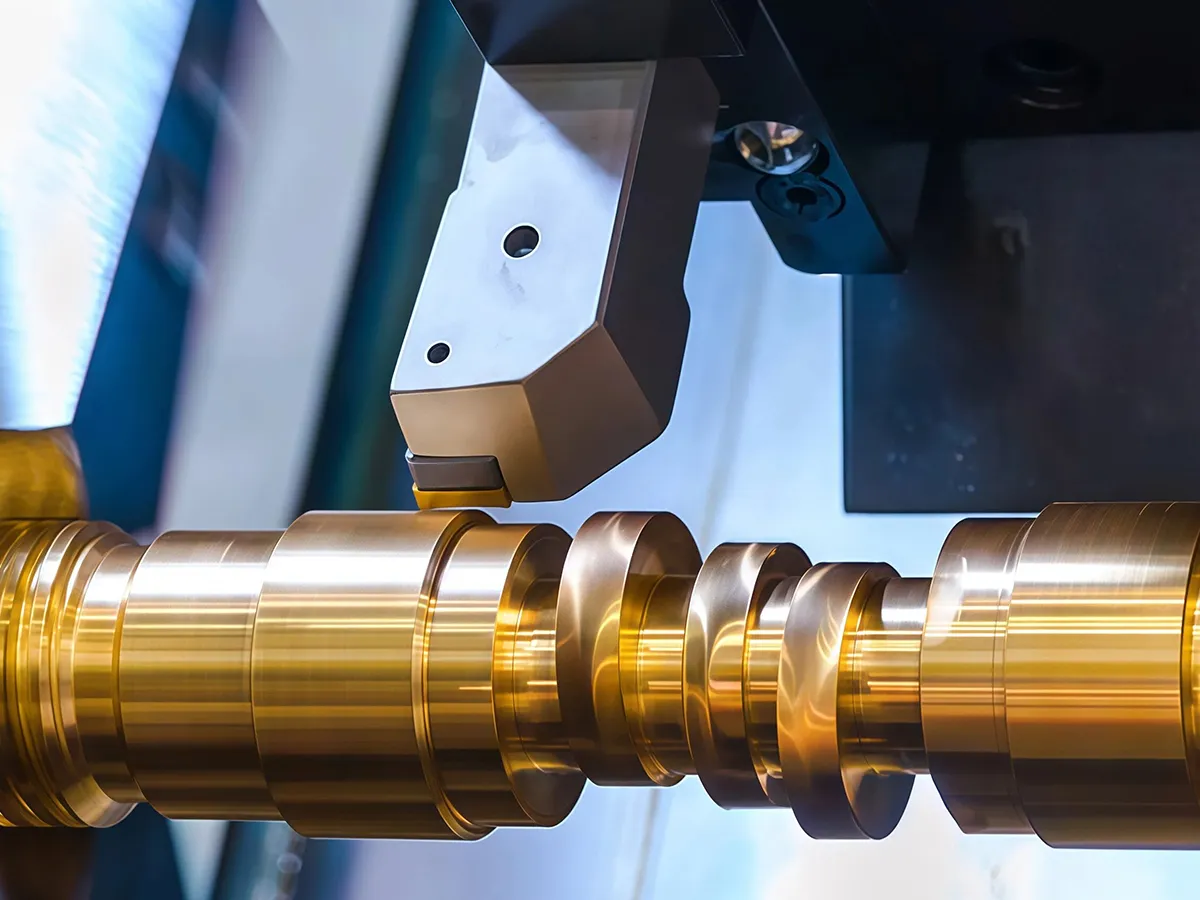

- Комбинированная обработка: станок поддерживает мягкое и твердое точение для выполнения многопроцессной обработки сложных деталей за одну установку.

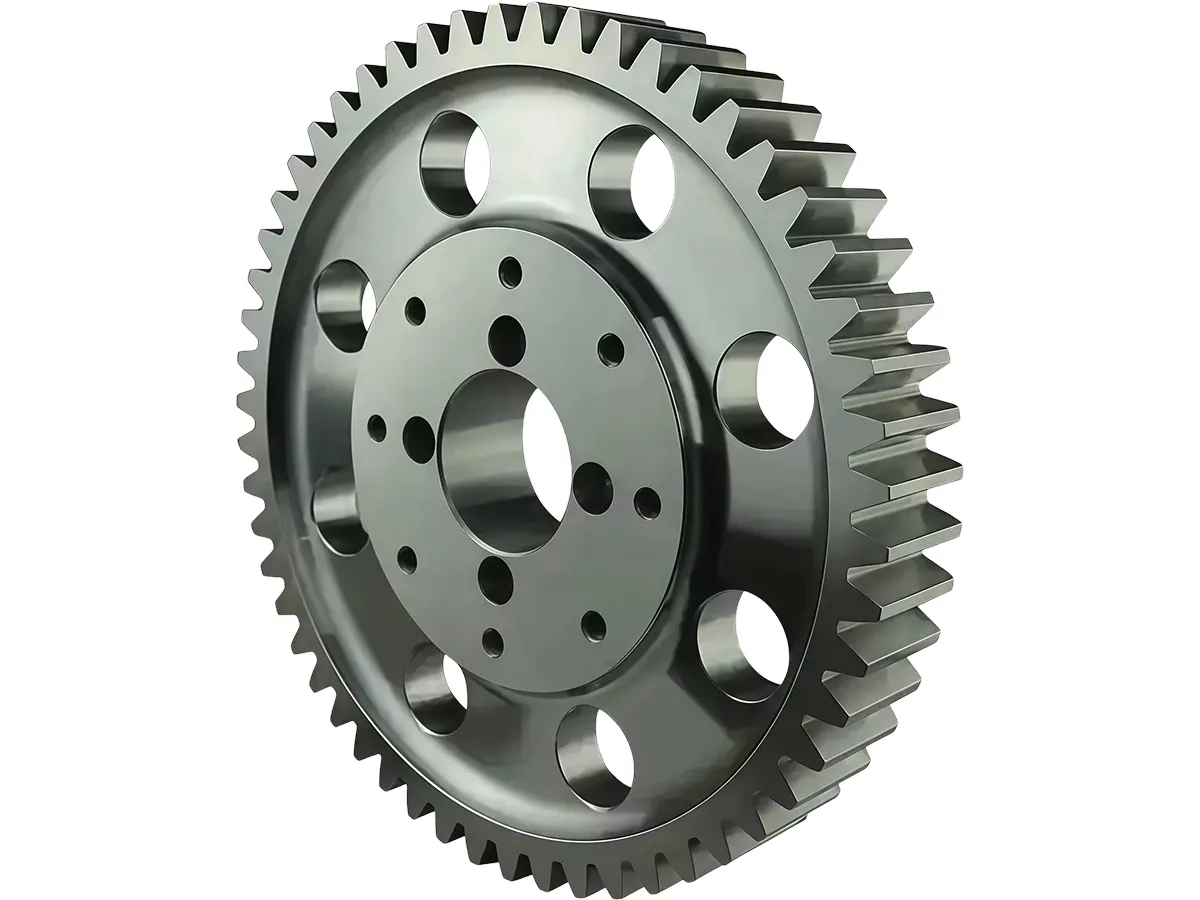

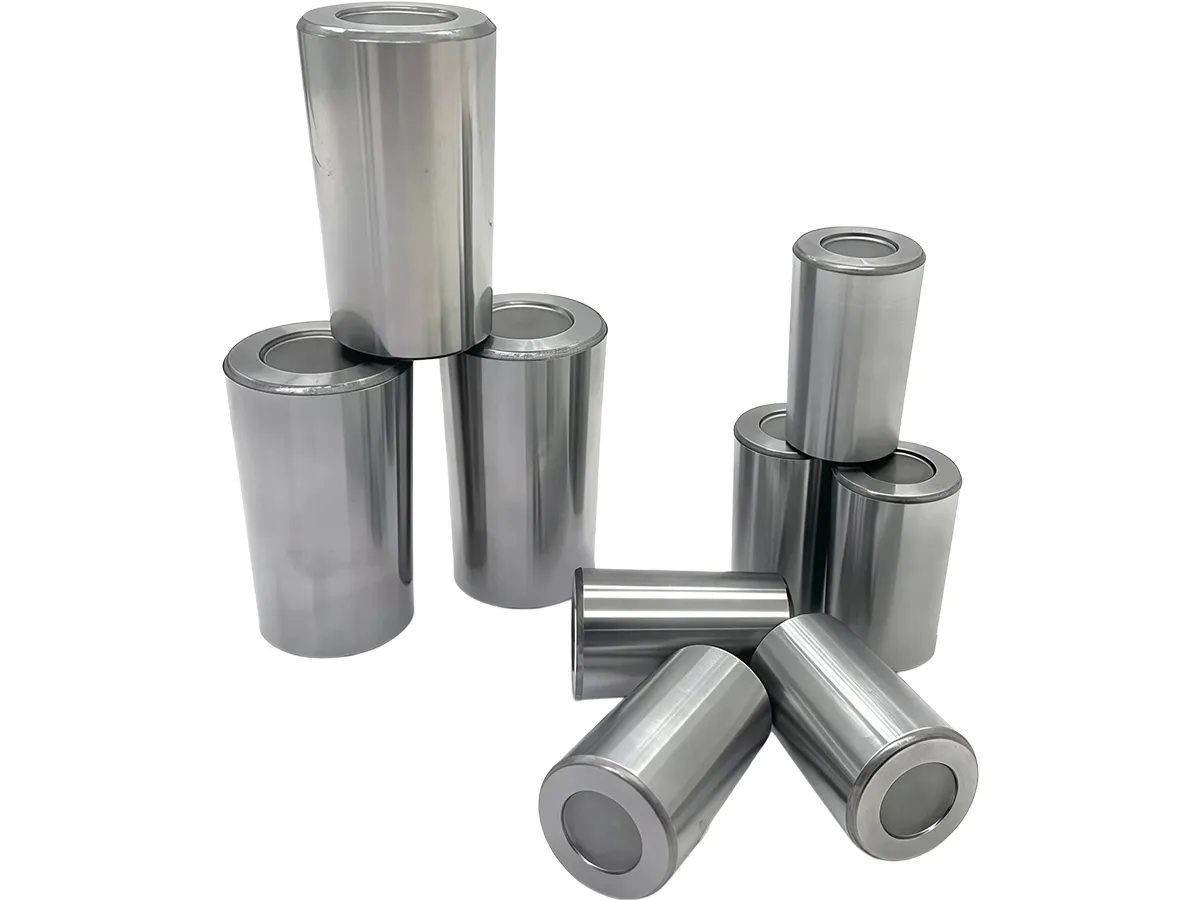

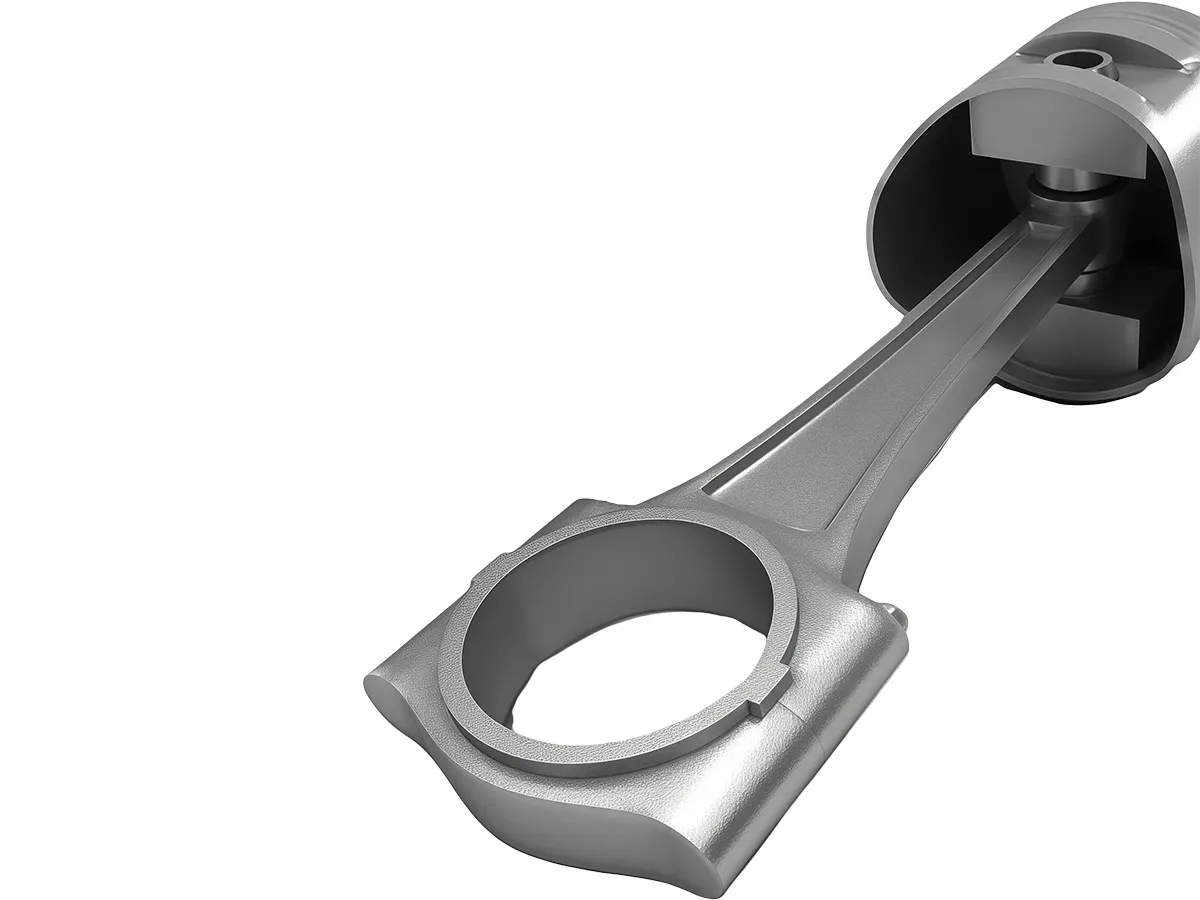

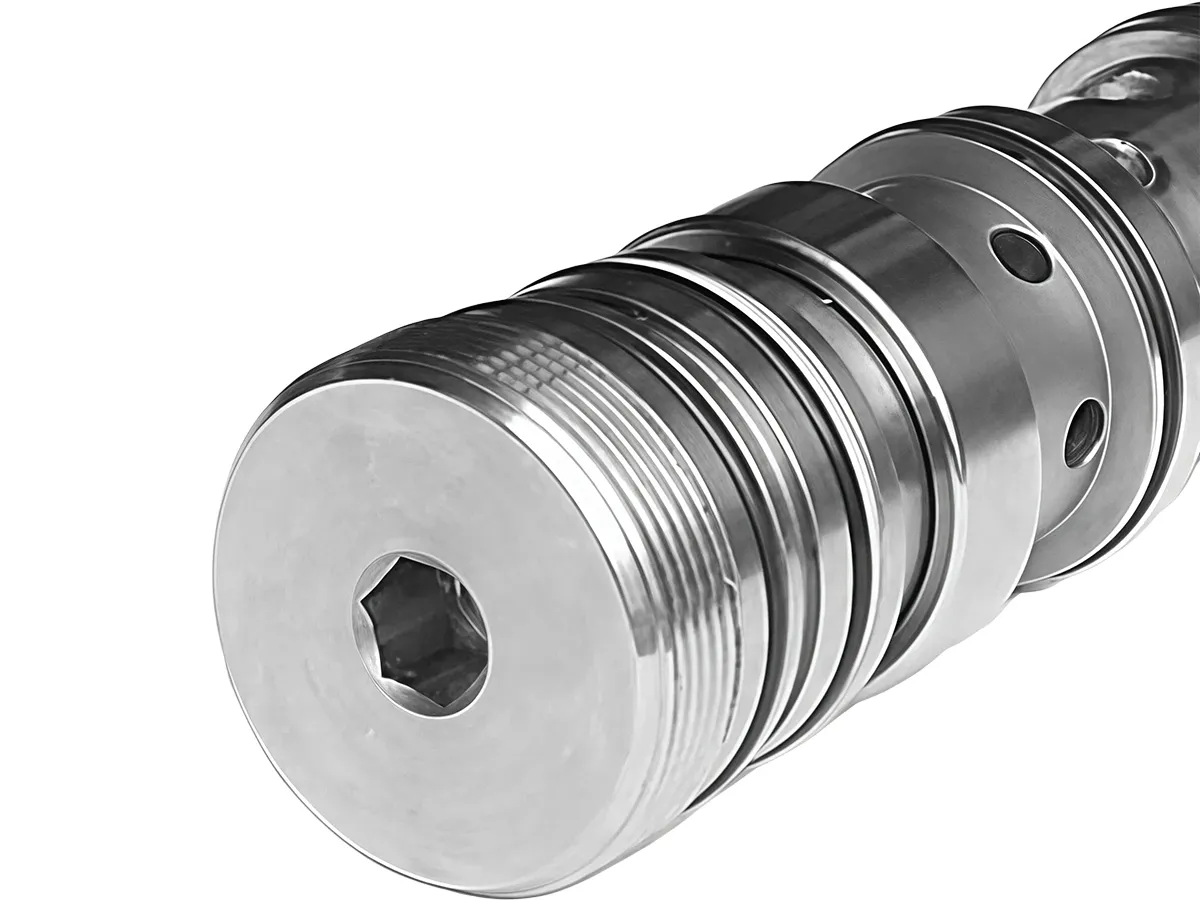

Основные обрабатываемые детали
