PCBN-инструмент для вихревого фрезерования
PCBN-инструменты для вихревого фрезерования представляют собой сверхтвердые режущие инструменты из поликристаллического кубического нитрида бора (PCBN). Они предназначены для вихревой обработки резьбовых и винтовых поверхностей на закаленных сталях твердостью HRC 45-70, в том числе винтовых дорожек передачи шарико-винтовых пар. Такая альтернатива традиционным процессам шлифования позволяет получать высокоточную обработку профиля резьбы, повышая производительность при серийном производстве.
Марки PCBN и режимы резания
| Рекомендации по обработке | Стандарт Стандарт | Специальные условия | |
| Марка PCBN | BNX10 | BNX20 | BNX30 |
| Марка PCBN с покрытием | BNX10C | BNX20C | BNX30C |
| Материал заготовки | Закаленная сталь | Закаленная сталь | Специальные материалы |
| Скорость резания (Vc) | 180 (160–200) м/мин | 150 (120–180) м/мин | 120 (80–160) м/мин |
| Подача на оборот (Fn) | 0,03–0,055 мм/об | 0,03–0,055 мм/об | 0,02–0,04 мм/об |
Руководство по подбору вихревой головки, державок и пластин из PCBN

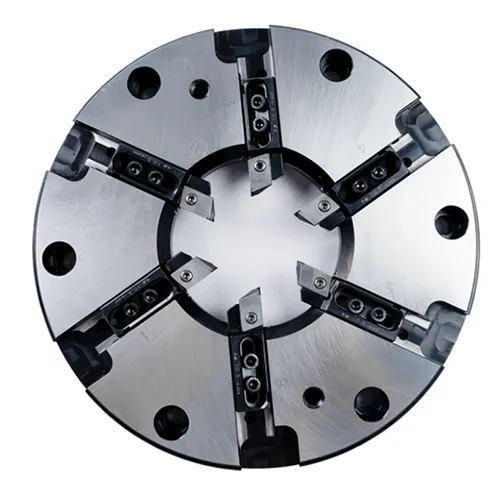

Вихревые головки
| Модель | Диаметр фрезы (мм) | Диаметр заготовки (мм) | Количество пластин PCBN |
| 280 | Ø12-Ø40 | 6 | |
| 280 | Ø50-Ø63 | 6 | |
| 280 | Ø75-Ø80 | 6 | |
| 280 | Ø80-Ø100 | 6 | |
| 280 | Ø125-Ø150 | 6 | |
| 280 | Ø150-Ø200 | 6 |

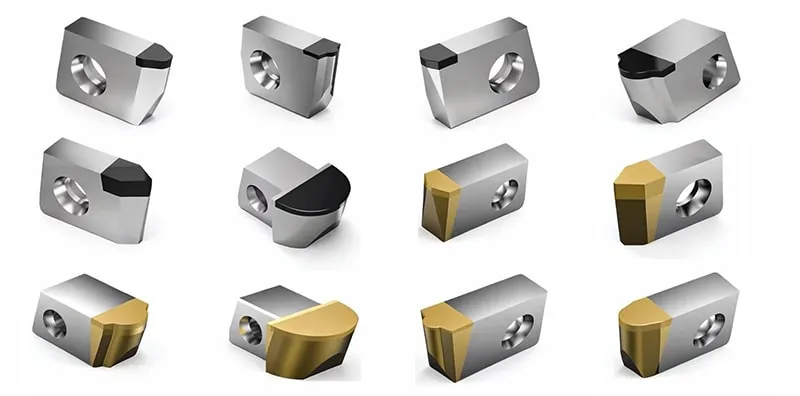

Державки и пластины PCBN

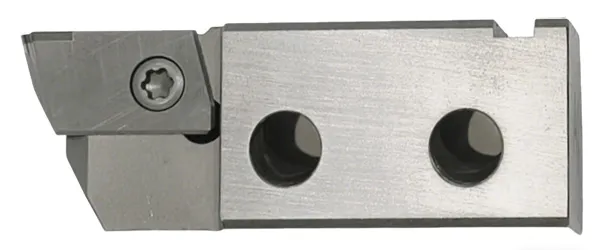

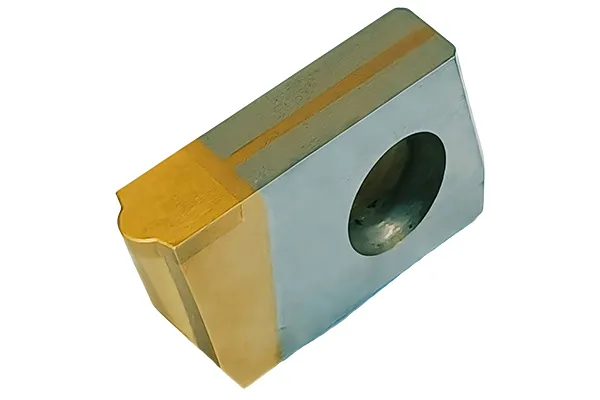

WHF2205L Серия WHF
- Ширина державки:22 мм
- Ширина пластины:5 мм
- Код пластины:WIF05
- Изображение:
- Диаметр сферы:Ø2.381, Ø2.5, Ø2.778, Ø3.175, Ø3.969
- Покрытие:опционально
WHF2605L Серия WHF
- Ширина державки:26 мм
- Ширина пластины:5 мм
- Код пластины:WIF05
- Изображение:
- Диаметр сферы:Ø2.381, Ø2.5, Ø2.778, Ø3.175, Ø3.969
- Покрытие:опционально

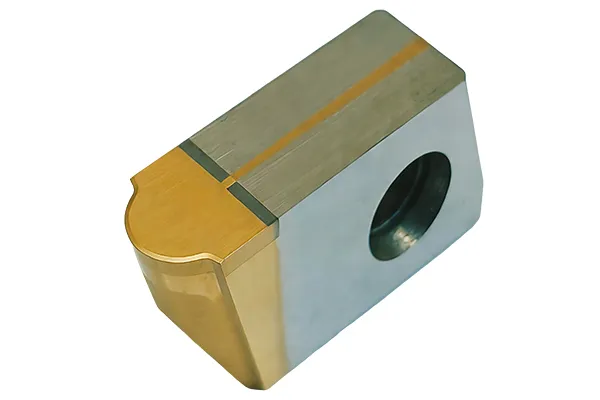

WHF2608L Серия WHF
- Ширина державки:26 мм
- Ширина пластины:8 мм
- Код пластины:WIF08
- Изображение:
- Диаметр сферы:Ø3.969, Ø4.762, Ø6.35, Ø7.144
- Покрытие:опционально
WHF2611L Серия WHF
- Ширина державки:26 мм
- Ширина пластины:11 мм

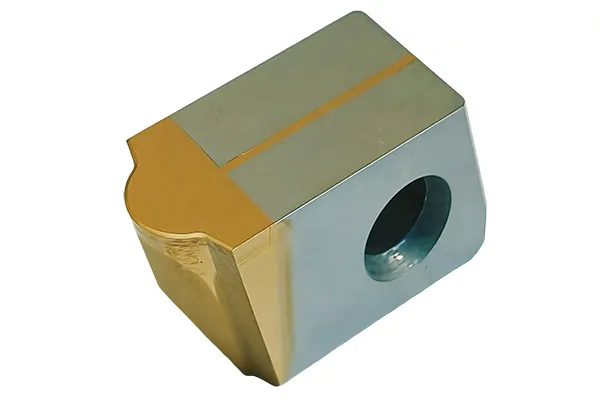

- Код пластины:WIF11
- Изображение:
- Диаметр сферы:Ø7.144, Ø7.938, Ø9.525
- Покрытие:опционально
WHF2613L Серия WHF
- Ширина державки:26 мм
- Ширина пластины:13 мм

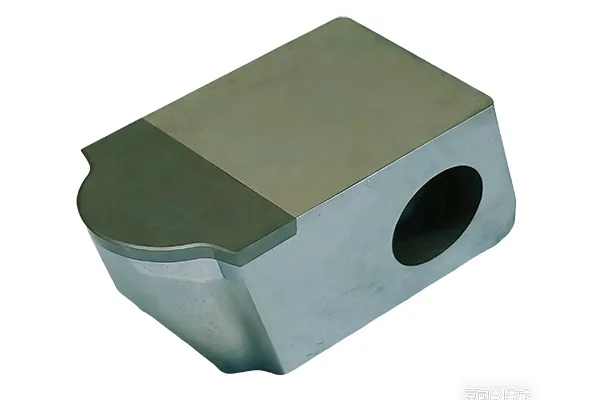

- Код пластины:WIF13
- Изображение:
- Диаметр сферы:Ø7.938, Ø9.525, Ø10
- Покрытие:опционально
WHF2615L Серия WHF
- Ширина державки:26 мм
- Ширина пластины:15 мм

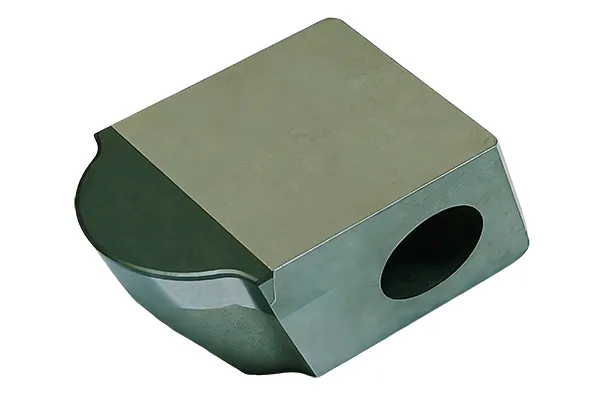

- Код пластины:WIF15
- Изображение:
- Диаметр сферы:Ø12.7
- Покрытие:опционально
WHF2625L Серия WHF
- Ширина державки:26 мм
- Ширина пластины:25 мм

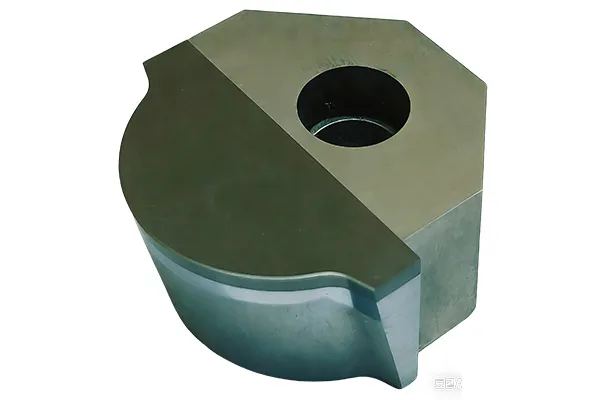

- Код пластины:WIF25
- Изображение:
- Диаметр сферы:Ø15.081, Ø15.875, Ø18.256, Ø19.05
- Покрытие:опционально

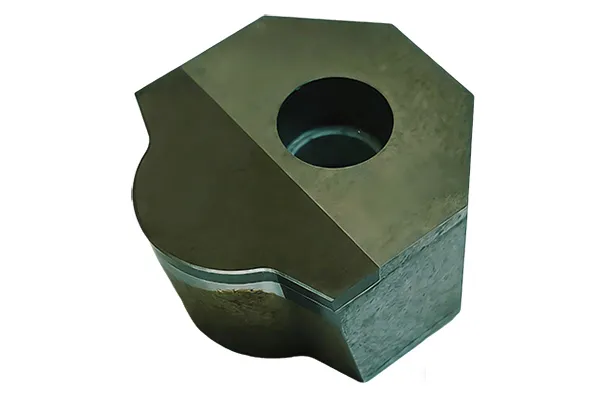

WHF2630L Серия WHF
- Ширина державки:26 мм
- Ширина пластины:30 мм
- Код пластины:WIF30
- Изображение:
- Диаметр сферы:Ø22, Ø25.4
- Покрытие:опционально
Пожалуйста, свяжитесь с нами для получения информации по другим моделям.
Преимущества
- До 10 раз более высокая производительность точения по сравнению с традиционным методом;
- Набор PCBN-инструментов включает профильный резец, контурный резец и фасочный резец для комбинированной работы без отвода инструмента (эксцентричная схема резания);
- Доступны для внутреннего и наружного фрезерования; угол спирали регулируется при установке;
- Вихревое фрезерование заменяет шлифование, обеспечивая шероховатость поверхности до Ra 0,4 мкм и точность обработки уровня IT5-IT6;
- Процесс твердого фрезерования выполняется методом сухой обработки без использования СОЖ, что не требует расходов на очистку и утилизацию охлаждающей жидкости;
- Для различных материалов и условий обработки доступны разные марки PCBN и конструкции режущей кромки. Также для повышения износостойкости и стойкости к разрушению доступны вихревые пластины с покрытием, что поддерживает стабильное качество поверхности и результатов обработки.
