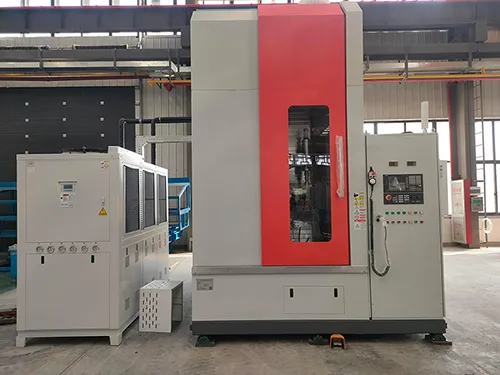

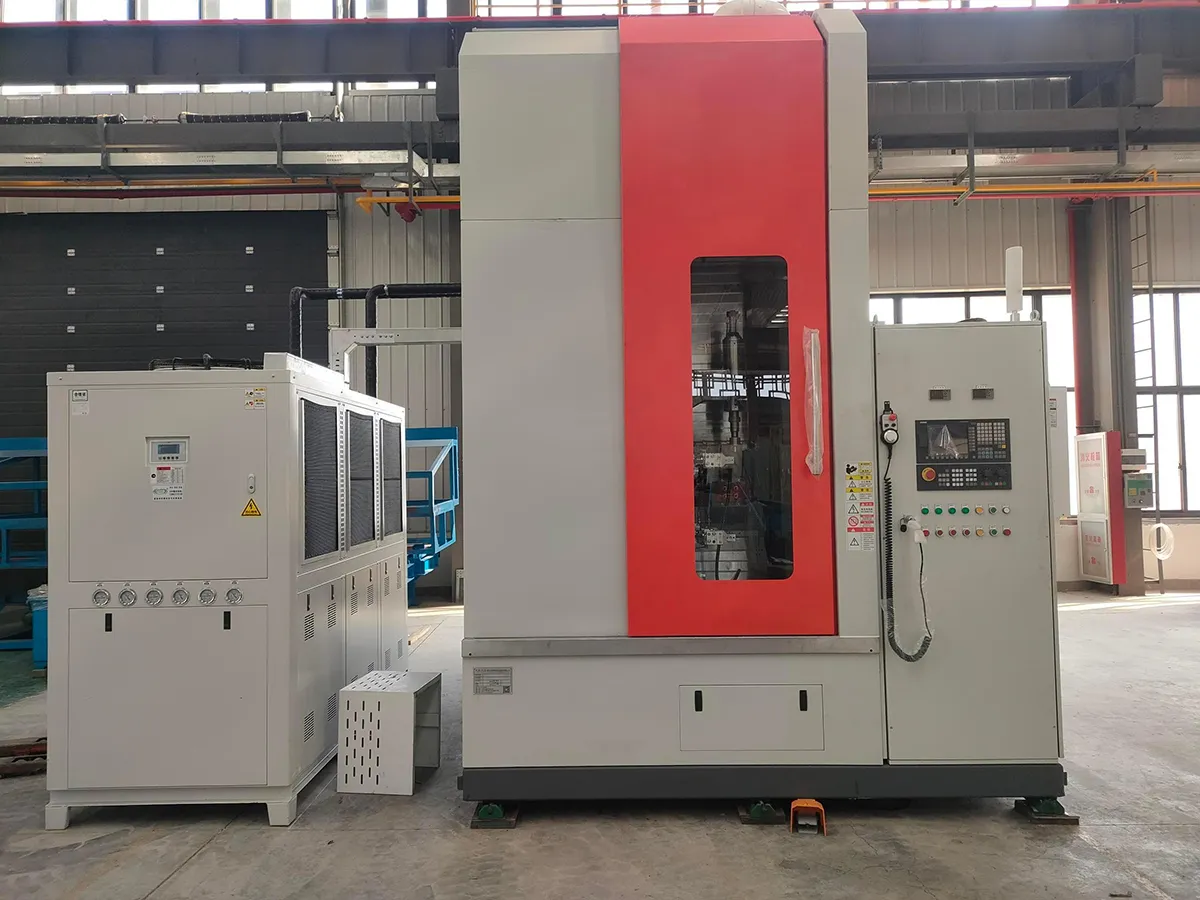

Вертикальный индукционный закалочный станок
Данный индукционный закалочный станок представляет собой систему термообработки длинномерных прецизионных деталей, таких как планетарные роликовинтовые передачи. Индукционная закалка повышает твердость поверхности, износостойкость и усталостную прочность дорожек качения и резьбовых поверхностей, что соответствует строгим требованиям высокоточных приводных систем.
Закалочный станок Winice широко используется в промышленной робототехнике, высокоточном станкостроении, аэрокосмической промышленности и производстве транспортных средств на новых источниках энергии. Он используется для прецизионной закалки роликовинтовых передач и высокоточных шарико-винтовых передач, обеспечивая классы точности C3 и C5 и длительный срок службы.
Технические характеристики
| Модель | |
|
|
| Заготовка | Винт | Ролик | Гайка |
| Макс. длина | 300 мм | 300 мм | 300 мм |
| Макс. диаметр | 30 мм | 20 мм | 60 мм |
| Параметры питания | |||
| Мощность | 150 кВА | 150 кВА | 200 кВА |
| Напряжение | 3×380 В ±5% / PE | ||
| Частота | 50 Гц | ||
| Охлаждающая вода | |||
| Расход | 200 л/мин | 200 л/мин | 300 л/мин |
| Давление на входе | 0.4 МПа<P<0.8 МПа | ||
| Температура | 20℃-30℃ | ||
| Закалочная вода | |||
| Расход | 50 л/мин | 50 л/мин | 50 л/мин |
| Давление на входе | 0.4 МПа<P<0.6 МПа | ||
| Температура | 20℃-30℃ | ||
| Дополнительные функции | |||

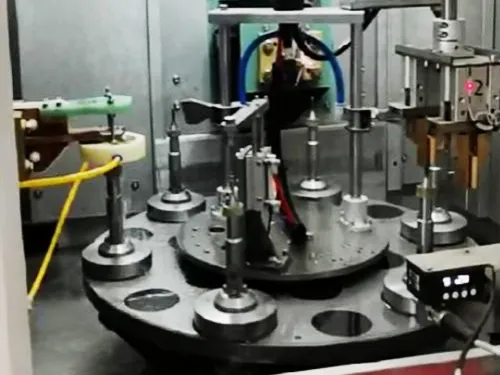

| Автоматическая загрузка и выгрузка | * | * | * |
| Режим закалки | * | * | * |
| Режим отпуска | * | * | * |
| Габариты и масса | |||
| Габариты (Ш×Г×В) | 2700×2800×2200 мм | 2700×2800×2200 мм | 2700×2800×2200 мм |
| Масса | 3000 кг | 3000 кг | 3500 кг |
Преимущества
- Контроль деформации: вертикальная конструкция позволяет компенсировать часть термической деформации за счет собственного веса заготовки. Деформация при обработке в таких станках ниже, чем в горизонтальных, за счет приспособлений, ограничивающих деформацию формы, а также мониторинга в режиме реального времени. Благодаря этому они отлично подходят для работы с высокоточными роликовинтовыми передачами.

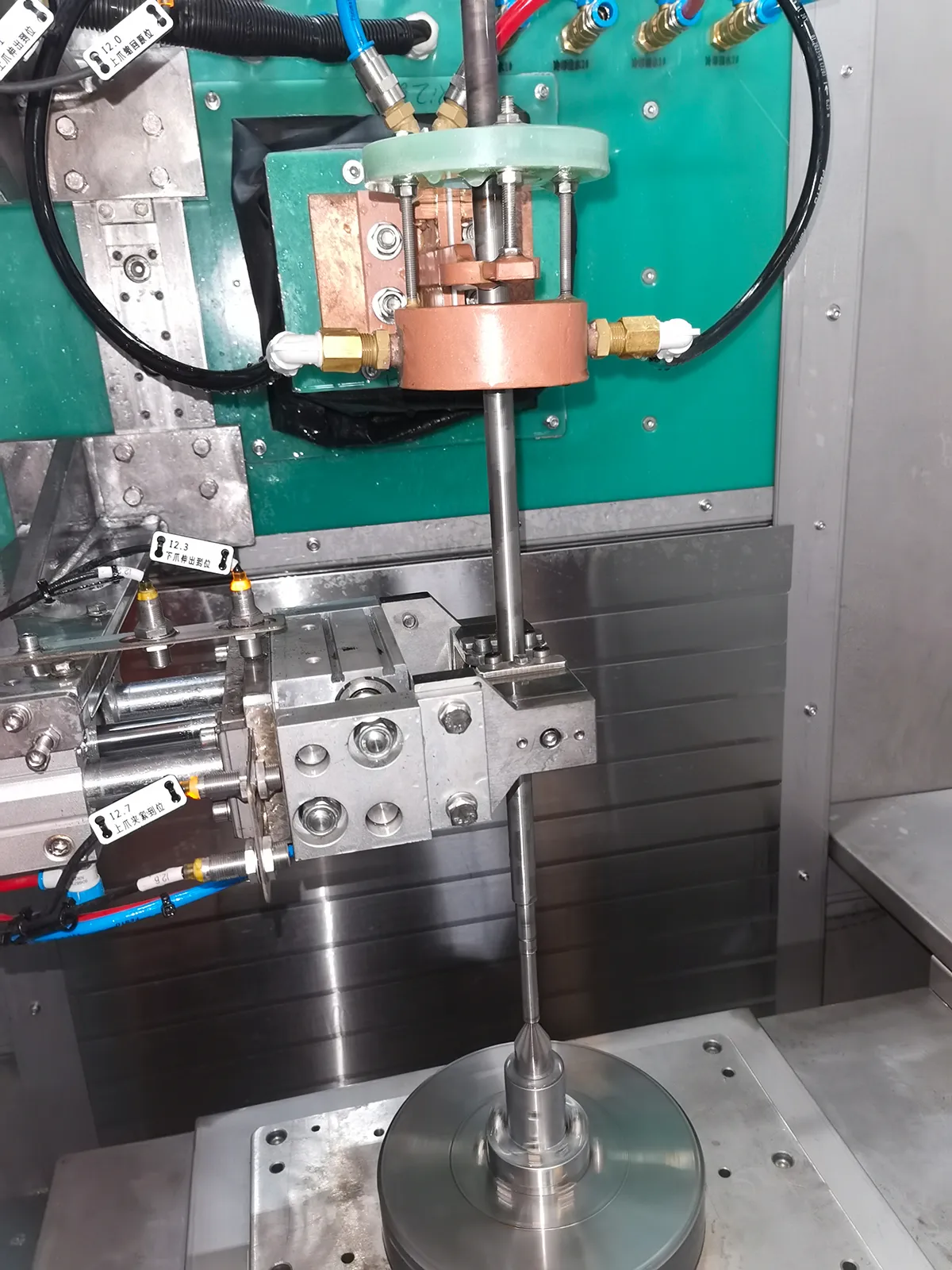

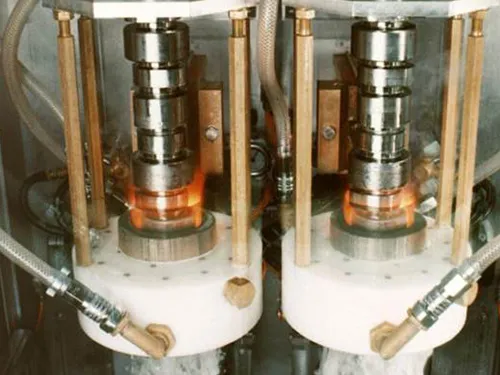

- Адаптивность: специализированные индукционные катушки и технология закалки без «мягких зон» позволяют обрабатывать планетарные роликовинтовые передачи с многозаходной резьбой или несколькими дорожками качения, создавая равномерный и непрерывный закаленный слой.

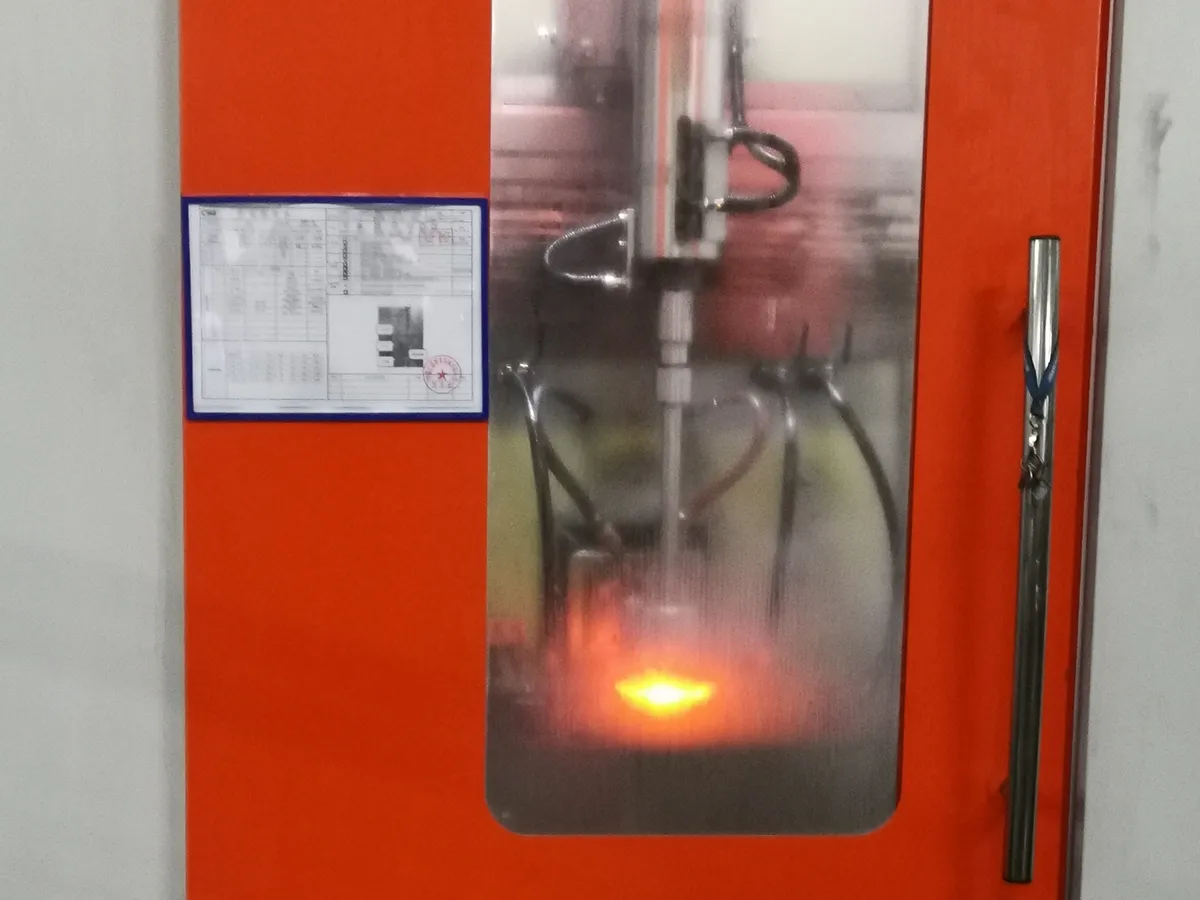

- Автоматизация: закалочная машина поддерживает непрерывное сканирование, сегментированную закалку и интегрированные процессы закалки и отпуска. Она отлично подходит для серийного производства в автомобилестроении и робототехнике.
- Мониторинг: технологические параметры могут передаваться в облако для анализа, что позволяет осуществлять контроль процесса в реальном времени и повышать общую эффективность производства.
