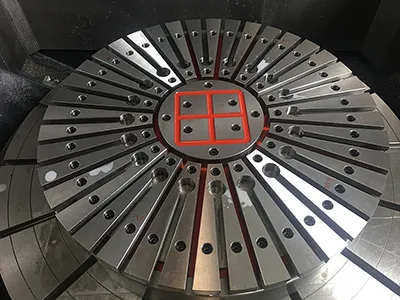

Электропостоянные магнитные патроны с ЧПУ
Электропостоянный магнитный патрон с ЧПУ представляет собой усовершенствованное магнитное устройство с характеристиками электромагнитов и постоянных магнитов. Он управляет замыканием магнитной цепи при помощи электрических импульсов и сохраняет сильное магнитное усилие во время работы, не требуя постоянного электропитания. Благодаря этим характеристикам такие магнитные патроны широко используются в обработке пресс-форм, механической обработке, производстве подшипников, машиностроении, судостроении, автомобилестроении и производстве бытовой техники.
Применение
Фрезерование и обработка канавок круглого проката
Расточка и контурная обработка
Гибка и обработка кованых заготовок
Обработка поверхностей после гибки
Обработка пресс-форм
Сверление и обработка внутренних полостей
Фрезерование канавок под углом на деталях
Фрезерование сверху и боковое сверление
Сверление рельсовых направляющих
Обработка внутреннего и наружного кольца и торца
Шлифование внутреннего и наружного кольца и торца
Плоское высокоточное шлифованиеТехнические характеристики
| Модель | Ширина (мм) (W) | Длина (мм) (L) | Высота (мм) (H) | Масса нетто (кг) | Количество полюсов | Размер полюса | Усилие на полюс |
| |
330 | 330 | 51 | 37 | 16 | 50*50 мм | 350 кг |
| |
330 | 390 | 51 | 43 | 20 | 50*50 мм | 350 кг |
| |
330 | 500 | 51 | 56 | 24 | 50*50 мм | 350 кг |
| |
330 | 620 | 51 | 70 | 32 | 50*50 мм | 350 кг |
| |
390 | 390 | 51 | 51 | 25 | 50*50 мм | 350 кг |
| |
390 | 500 | 51 | 66 | 30 | 50*50 мм | 350 кг |
| |
390 | 620 | 51 | 82 | 40 | 50*50 мм | 350 кг |
| |
450 | 500 | 51 | 76.5 | 36 | 50*50 мм | 350 кг |
| |
450 | 620 | 51 | 94 | 48 | 50*50 мм | 350 кг |
| |
410 | 410 | 51 | 57 | 16 | 70*70 мм | 750 кг |
| |
410 | 490 | 51 | 68 | 20 | 70*70 мм | 750 кг |
| |
410 | 620 | 51 | 86 | 24 | 70*70 мм | 750 кг |
| |
410 | 780 | 51 | 109 | 32 | 70*70 мм | 750 кг |
| |
490 | 490 | 51 | 82 | 25 | 70*70 мм | 750 кг |
| |
490 | 620 | 51 | 104 | 30 | 70*70 мм | 750 кг |
| |
490 | 780 | 51 | 130 | 40 | 70*70 мм | 750 кг |
| |
570 | 620 | 51 | 120 | 36 | 70*70 мм | 750 кг |
| |
570 | 780 | 51 | 151 | 48 | 70*70 мм | 750 кг |
Преимущества
- Благодаря усовершенствованной электромагнитной технологии создается система с сильной и стабильной удерживающей силой, которая обеспечивает надежную фиксацию заготовки при обработке.
- Эластичные магнитные модули зажимают заготовку без деформации.
- Отсутствие вибраций позволяет обрабатывать разные грани детали без необходимости переустановки заготовки.
- За счет функции размагничивания после завершения работы с патроном на заготовке не остается остаточного магнитного поля.
- Патрон сохраняет стабильное усилие удержания даже при отключении питания.
- Полностью влагозащищенная конструкция создает устойчивость к перепадам напряжения и предотвращает тепловую деформацию.
- Оптимизированный процесс снижает требования к оснастке, сокращает производственный цикл и повышает общую эффективность.
