Прецизионная обработка гаек ШВП и РВП

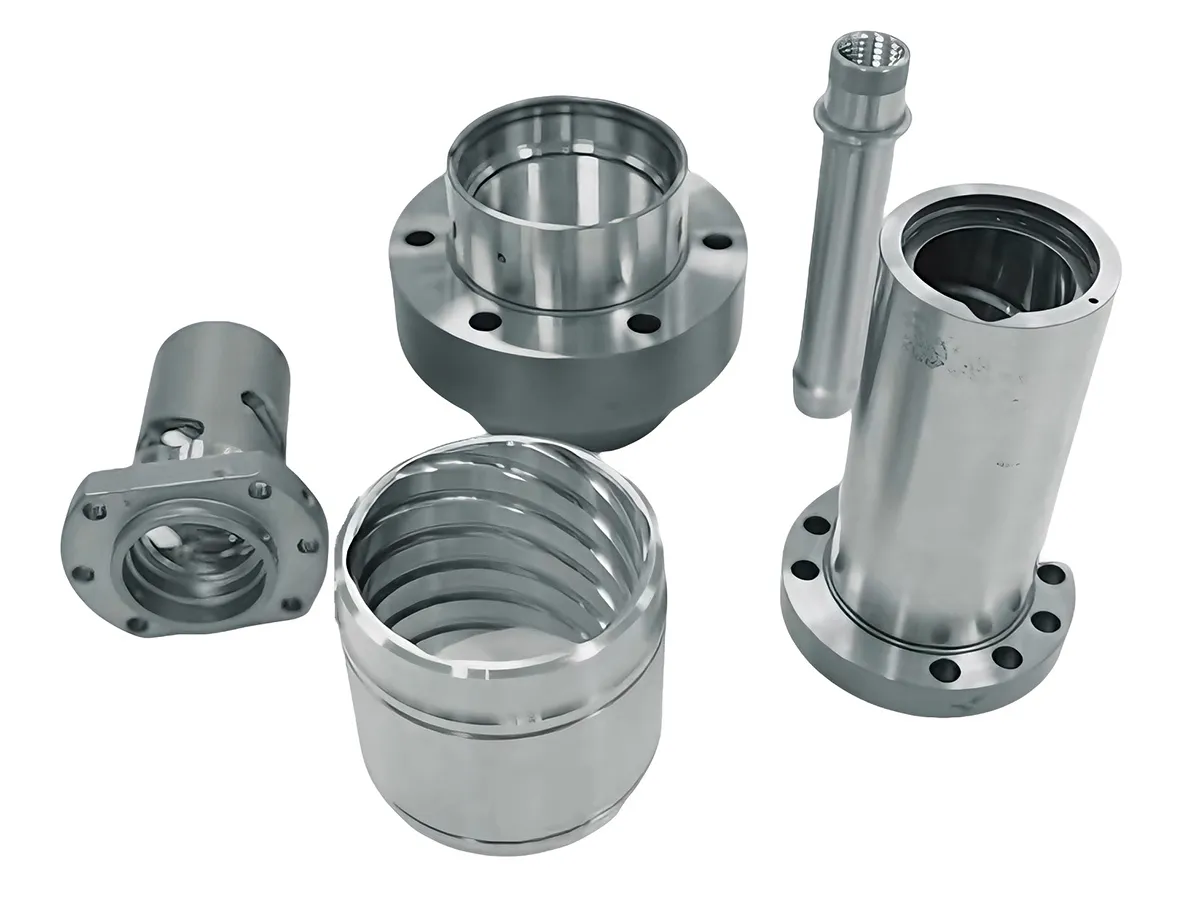

Гайка является основной подвижной деталью винтовой пары. Качество ее обработки критично для оборудования, которое требует точного контроля линейного перемещения при высокой нагрузке. Завершающий этап обработки дорожки качения гайки является наиболее сложным, поскольку требует строгого соблюдения точности профиля и шероховатости поверхности для плавного взаимодействия с винтом.
Процесс обработки
Подготовка заготовки
Черновая обработка с минимальными допусками
Индукционное закаливание
Внутреннее точение и шлифовка
Наши технологические решения
Индукционный нагрев
Проблемы
- Жесткость и вибрации: обработка глубоких внутренних отверстий часто приводит к вибрации инструмента из-за недостаточной жесткости оборудования, что ухудшает качество обработки.
- Контроль точности: поддержание строгих размеров и геометрических допусков внутри закаленной гайки крайне сложно.
Решение
Рекомендуемое оборудование: Горизонтальный токарный станок с ЧПУ
- Точение вместо шлифовки: наш станок выполняет высокоточное твердое точение. Он заменяет традиционную внутреннюю шлифовку, позволяя обрабатывать сложные геометрии за один цикл (с зажимом).
- Точность на уровне субмикронов: жесткость станка позволяет достичь качества обработки, сравнимое со шлифовкой. Достигается точность на уровне субмикронов, что способствует высокому качеству поверхности.

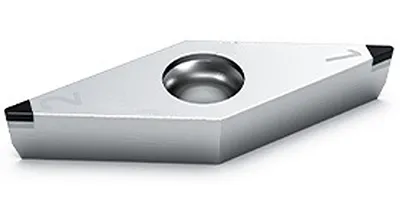

Рекомендуемый инструмент для резки: PCBN-инструмент и пластины для точения
- Преимущество: наши вставки из PCBN обладают повышенной износостойкостью и сверхострыми режущими кромками. Их использование позволяет достигать необходимой шероховатости поверхности дорожки качения для работы на протяжении длительных производственных циклов.
Шлифовка изогнутым инструментом
Проблемы
- Неудобство обработки: при шлифовке гаек с маленькими глубокими отверстиями или большими углами спирали/большим шагом резьбы стандартный прямой шлифовальный шпиндель будет физически препятствовать нормальной обработке резьбы из-за крутых углов спирали.
- Деформация: тонкостенные гайки чувствительны к силе зажима и давлению при резке, что часто приводит к искажению формы при обработке.
Решение

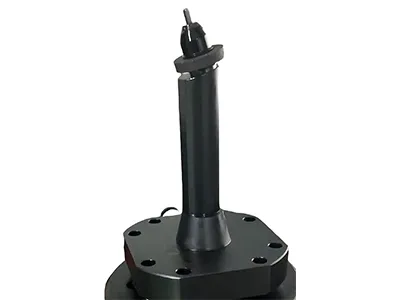

Рекомендуемый инструмент для резки: Инструмент с изогнутой головкой для вихревой обработки
- Геометрия: инструмент разработан для внутренней шлифовки резьбы на изогнутых участках, деталях сложных форм или гайках. Благодаря изогнутой форме инструмент выравнивает шлифовальный круг с углом спирали, исключая проблемы конфликта со стенками заготовки или узкими полостями.
- Преимущество: по сравнению с обычной шлифовкой, данный инструмент для шлифовки с изогнутой головкой обеспечивает постоянный угол контакта, способствуя достижению нужной шероховатости поверхности.
