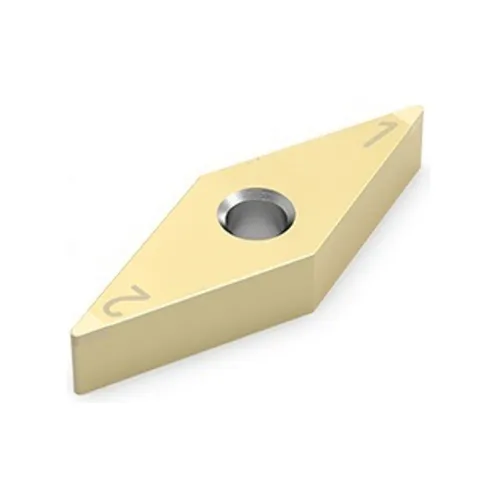

Токарные PCBN пластины типа VNGA
Токарные PCBN пластины типа VNGA

Токарные PCBN пластины типа VNGA

Запросить цену
Технические характеристики

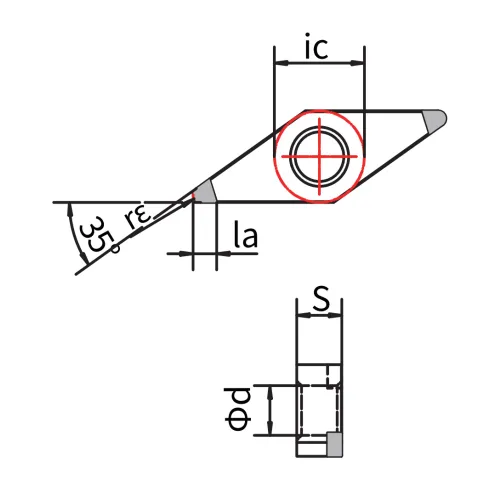

ISO-код ANSI-код Тип кромки Формирование кромки Длина режущей кромки Диаметр отверстия Толщина Радиус при вершине Длина вершины H K S
ic Ød s r la
VNGA160404 VNGA331 2N Стандартная 9.525 3.81 4.76 0.4 2.2 ● ● ●
VNGA160408 VNGA332 0.8
VNGA160412 VNGA333 1.2
VNGA160404 VNGA331 2N Стружколом 9.525 3.81 4.76 0.4 2.2 ● ● ●
VNGA160408 VNGA332 0.8
VNGA160412 VNGA333 1.2
VNGA160404 VNGA331 2N Стандартная 9.525 3.81 4.76 0.4 3 ● ● ●
VNGA160408 VNGA332 0.8
VNGA160412 VNGA333 1.2
VNGA160404 VNGA331 2N Стружколом 9.525 3.81 4.76 0.4 3 ● ● ●
VNGA160408 VNGA332 0.8
VNGA160412 VNGA333 1.2
VNGA160408 VNGA332 2N Стандартная 9.525 3.81 4.76 0.8 4 ● ● ●
VNGA160412 VNGA333 1.2
VNGA160416 VNGA334 1.6
VNGA160408 VNGA332 2N Стружколом 9.525 3.81 4.76 0.8 4 ● ● ●
VNGA160412 VNGA333 1.2
VNGA160416 VNGA334 1.6
VNGA160404 VNGA331 4N Стандартная 9.525 3.81 4.76 0.4 2.2 ● ● ●
VNGA160408 VNGA332 0.8
VNGA160412 VNGA333 1.2
VNGA160404 VNGA331 4N Стружколом 9.525 3.81 4.76 0.4 2.2 ● ● ●
VNGA160408 VNGA332 0.8
VNGA160412 VNGA333 1.2
VNGA160404 VNGA331 4N Стандартная 9.525 3.81 4.76 0.4 3 ● ● ●
VNGA160408 VNGA332 0.8
VNGA160412 VNGA333 1.2
VNGA160404 VNGA331 4N Стружколом 9.525 3.81 4.76 0.4 3 ● ● ●
VNGA160408 VNGA332 0.8
VNGA160412 VNGA333 1.2
VNGA160408 VNGA332 4N Стандартная 9.525 3.81 4.76 0.8 4 ● ● ●
VNGA160412 VNGA333 1.2
VNGA160416 VNGA334 1.6
VNGA160408 VNGA332 4N Стружколом 9.525 3.81 4.76 0.8 4 ● ● ●
VNGA160412 VNGA333 1.2
VNGA160416 VNGA334 1.6
Марки PCBN и режимы резания
Рекомендации по обработке H K S
Марка PCBN BNH10C BNH20C BNH30C BNK10 BNK20 BNS10 BNS20
Материал заготовки закаленная сталь закаленная сталь закаленная сталь чугун высокопрочный чугун порошковые материалы порошковые материалы
Скорость резания (Vc) 180 (150-250)
м/мин		 100 (50-150)
м/мин		 80 (30-120)
м/мин		 600 (300-800)
м/мин		 300 (150-450)
м/мин		 300 (200-500)
м/мин		 500 (300-800)
м/мин
Подача на оборот (Fn) 0.1 (0.03-0.2)
мм/об		 0.1 (0.03-0.2)
мм/об		 0.1 (0.03-0.2)
мм/об		 0.1 (0.03-0.3)
мм/об		 0.1 (0.03-0.3)
мм/об		 0.1 (0.03-0.3)
мм/об		 0.1 (0.03-0.3)
мм/об
PCBN grade comparison
Класс Winice Tungaloy Mitsubishi Sumitomo Sandvik Kyocera Hitachi Dijet NTK Seco Kennametal Iscar Taegutec Widia Walter Ceratizit Centech
-EG
H H10 BNH10C BXM10
BX330
BX530 		MBC020
MB8025 		BNC160
BNC200
BN250
BN1000 		CB7015
CB7025
CB20
CB50 		KBN525
KBN25C
KBN25M 		BH200 JBN245 B36 CBN060K
CBN150
CBN010
CBN200
CBN300
CBN500 		KB9610
KB16l0
KB5610 		IB50
IB55
IB10H
IB10HC 		KB50
TB650 		WBH10C
WBH10P
WBH10U 		WCB30
WCB50
WCB80 		CTL3215
TA100 		MN03
H20 BNH20C BXM20
BX361D
BXA20 		MBC020
BC8020
MB8025
MB825 		BNC200
BN250
BNX20
BNX25
BN2000 		CB7025
CB20
CB7035 		KBN30M
KBN35M
KBN900 		BH250 JBN300
JBN330 		B22
B36
B40 		CH2540
CBN150
CBN010
CBN200
CBN300
CBN500 		KB5625
KB1625 		IB20H
IB25HA
IB25HC 		TB650 WBH25P WCB50
WCB80 		CTL3215
TA120 		MN05
H30 BNH30C BXA20
BXM20
BXC50
BX380 		MBC020
BC8020
MB835 		BNC300
BN350
BNX25 		KBN35M
KBN900 		JBN300
JBN330 		B22
B40 		GH3515
CBN300
CBN500 		KB5625
KB9640
KD120 		IB25HA
IB25HC 		WBH40C TA201 MN06
K K10 BNK10 BX470
BX480
BX950 		MB710
MB730 		BNS800
BN7000
BN7500
BN500
BNC500 		CB7525
CB7925
CB50 		KBN60M
KBN900 		BH200 JBN795 B23
B30
B52 		CBN200
CBN300
CBN300P
CBN400C 		KB9640
KD120
KB1630 		IB50
IB55
IB86
IB90 		KB90A WBK40U WCB80
WCB50 		TA120
TA201
CTL3215 		MN04
K20 BNK20 BXC90
BX90S 		MB730
MBS140 		BNS800 CB50 KBN900 BH250 B23
B30
B52 		CBN200
CBN300
CBN300P
CBN400C 		KB9640 IB90
IB85 		WBK45U CTL3215
S S10 BNS10 BX950 MB730 BN7000
BK350 		KBN65B
KBN65M 		JBN795 IB90 KB90
S20 BNS20 BX470
BX480 		MB4020 BNS800 CBN170
CBN010 		KB1630 IB05S
IB10S 		KB90A WBK45U TA201
Рекомендуемое оборудование

Компания Winice специализируется на предоставлении комплексных решений для прецизионной обработки, включая станки с ЧПУ и инструменты из PCBN и PCD. Наши решения охватывают разные виды обработки от твердого точения и вихревого нарезания резьбы до индукционного закаливания и суперфиниширования. Они позволяют обрабатывать различные точные детали, такие как ШВП, РВП и подшипники.
