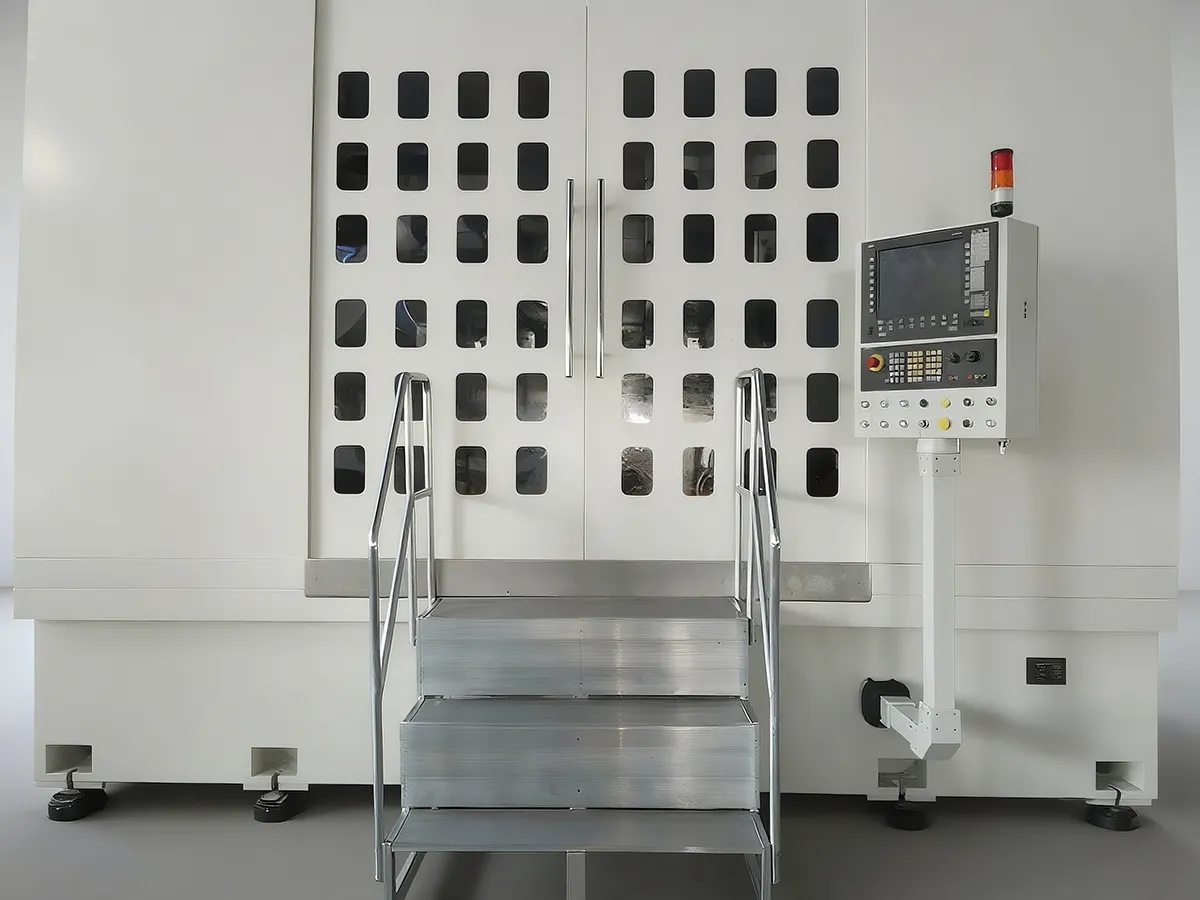

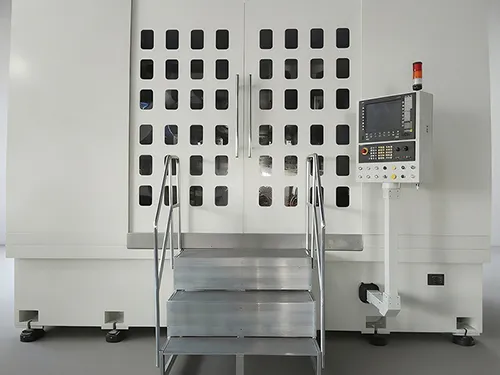

Вертикальный суперфинишный станок

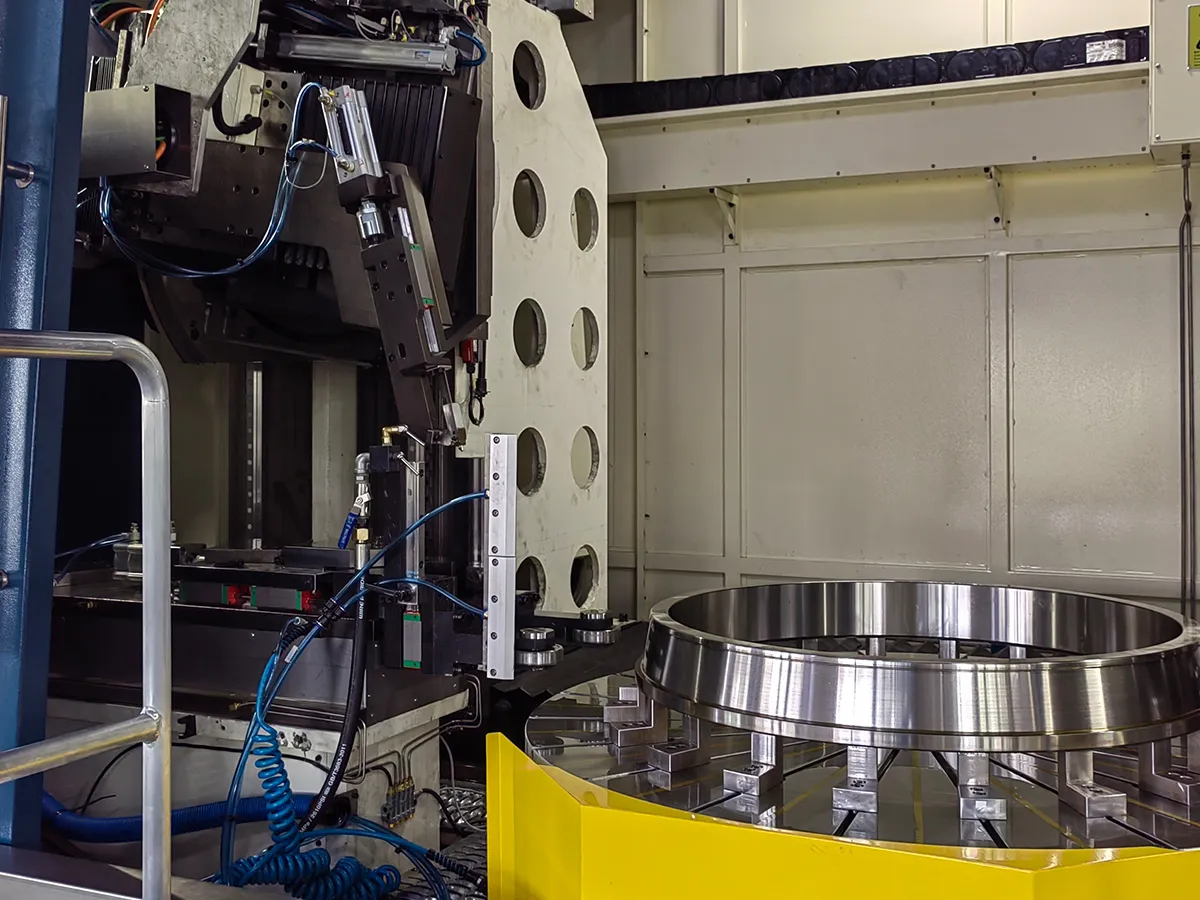

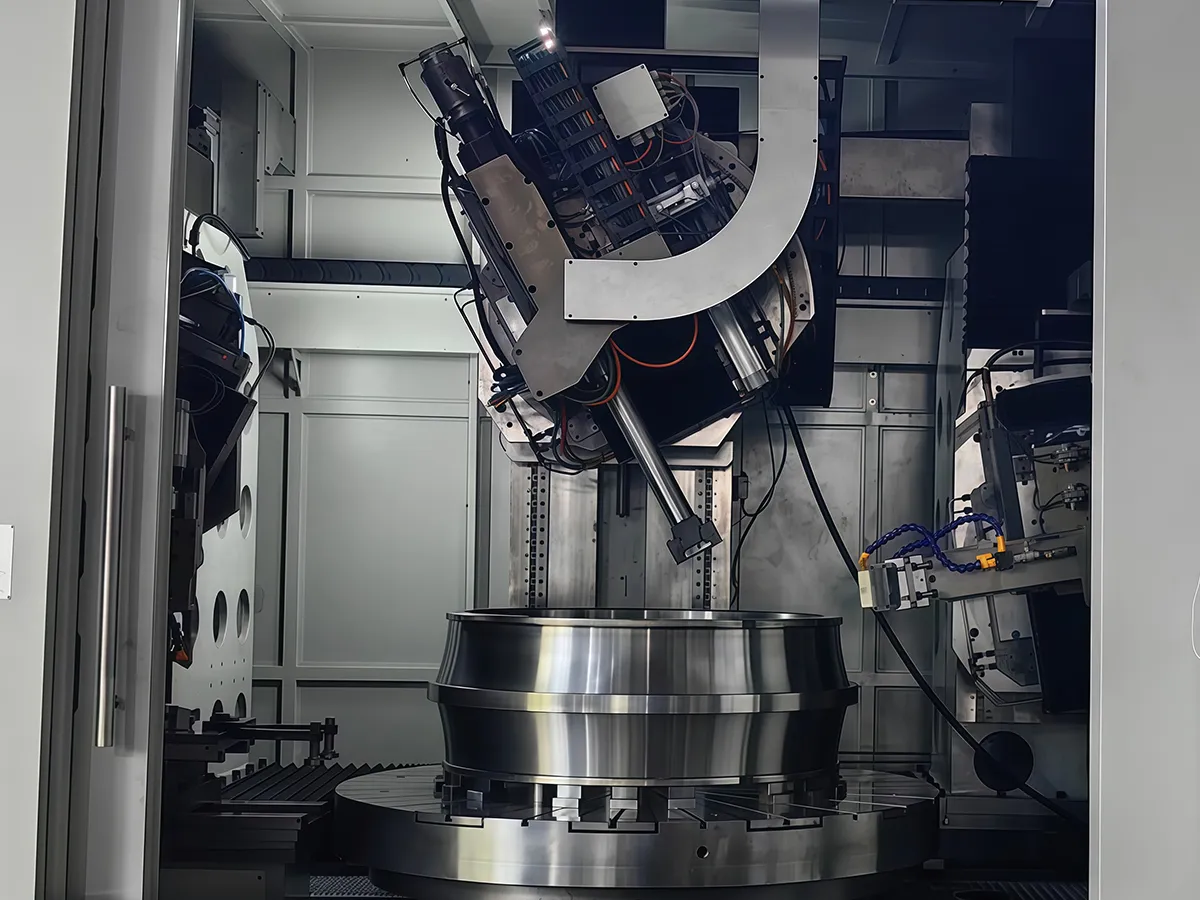

Суперфинишный станок используется на финальном этапе производства подшипников. Он использует абразивы с мелким зерном (такие как масляные камни) для микрообработки и полировки дорожек и канавок подшипниковых колец. Такая обработка уменьшает шероховатость поверхности, устраняет волнистость и создает остаточное напряжение сжатия. Станок также улучшает усталостную долговечность подшипников, а также его характеристик NVH (шум, вибрация и жесткость), сохраняя при этом точность формы заготовки. Суперфинишный станок широко используется для ультрапрецизионной шлифовки больших подшипниковых колец, например, колец автомобильных подшипников, колец для ветровых турбин и железнодорожного транспорта, а также тонкостенных шпиндельных колец для станков.
Технические характеристики
| Модель | |
|
|
|
|
|
| Заготовка | Диаметр детали (наружный) | 130 - 650 мм | 320 - 1000 мм | 550 - 1600 мм | 800 - 2500 мм | 2300 - 4000 мм |
| Диаметр детали (внутренний) | 120 - 600 мм | 300 - 950 мм | 500 - 1500 мм | 700 - 2300 мм | 2100 - 3900 мм | |
| Ширина | 20 - 300 мм | 30 - 450 мм | 30 - 550 мм | 100 - 580 мм | 100 - 600 мм | |
| Угол RW | ±40° | |||||
| Вес | 150 кг | 250 кг | 450 кг | 1200 кг | 2500 кг | |
| Площадь установки | 3.4×3.4 м | 5.5×3.5 м | 6.5×3.6 м | 7.0×3.6 м | 10.0×5.6 м | |
| Вес станка | 15000 кг | 37000 кг | 42000 кг | 42000 кг | 65000 кг | |
| Номинальный ток | 130 А | 220 А | 270 А | 300 А | 400 А | |
| Давление воздуха | 5-8 бар | |||||
Преимущества
- Микроподача и осцилляция: шероховатость поверхности дорожки может быть уменьшена до Ra ≤ 0.02 мкм за счет комбинированного движения с микрообработкой и полировкой.
- Устранение растягивающего напряжения, которое возникает при шлифовании, увеличивает срок службы подшипника.
- Технология масляной пленки в зоне контакта шлифовального круга и детали минимизирует погрешности, уменьшая термические деформации и концентрацию напряжений с помощью.
- Повышенная производительность: оптимизация вспомогательных и суперфинишных циклов позволяет достичь высокой производительности, сокращая сроки производства.
- Настраиваемый диапазон обработки поддерживает работу с тонкостенными подшипниковыми кольцами различных размеров и технических параметров.
